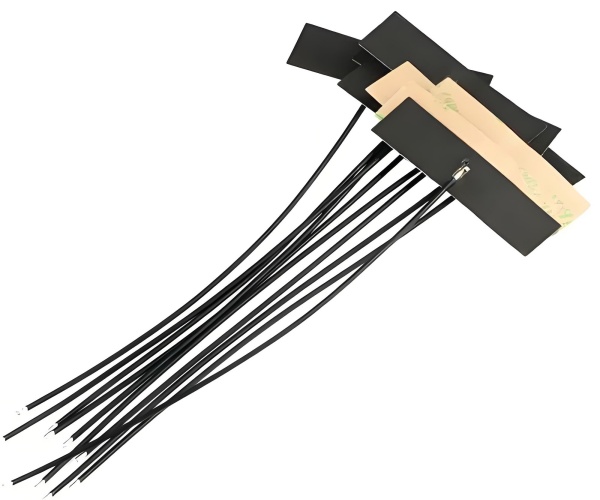

En savoir plus sur les antennes patch

Structure de base

L'antenne patch microruban se compose de trois parties principales

Patch métallique : généralement une pièce métallique de forme rectangulaire, circulaire ou autre.

Substrat diélectrique : Le matériau diélectrique entre le patch et le plan de masse, généralement FR-4, RT/duroid, etc.

Plan de masse : La couche métallique de l'autre côté du substrat

◆L'antenne patch est une antenne largement utilisée dans le domaine des communications sans fil. Son principe est d'utiliser l'interface diélectrique entre le matériau conducteur du patch et l'air pour réaliser le rayonnement et la réception électromagnétique. Les antennes patch se composent généralement de trois parties : une couche conductrice, une couche diélectrique et une couche réfléchissante. La couche conductrice est constituée d'un matériau métallique, responsable de la transmission de l'énergie des ondes électromagnétiques, tandis que la couche diélectrique est constituée d'un matériau isolant, utilisé pour maintenir la distance entre les couches conductrices et améliorer l'efficacité de l'antenne. La couche réfléchissante est une plaque métallique située sous l'antenne, qui peut réfléchir le signal réfléchi par le sol, améliorant ainsi la capacité de réception du signal de l'antenne.

◆Le principe de fonctionnement de l'antenne patch est d'obtenir le rayonnement et la réception du signal grâce à un couplage électromagnétique entre la tôle et le sol. La conception de l'antenne patch doit prendre en compte des facteurs tels que la fréquence, l'adaptation d'impédance et l'efficacité du rayonnement, et nécessite généralement une simulation et une optimisation.

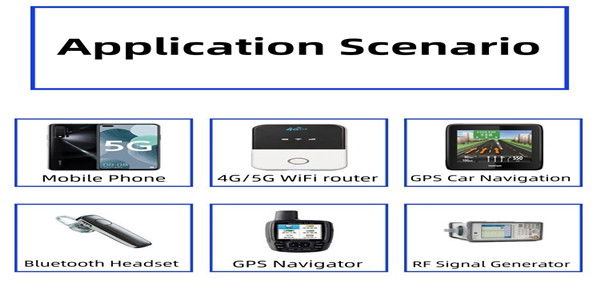

◆Les types courants d'antennes patch comprennent les antennes patch monopolaires, les antennes patch dipôles, les antennes patch multibandes, etc. Elles peuvent être utilisées pour les communications dans diverses bandes de fréquences, notamment Bluetooth, Wi-Fi, GPS, etc. Dans les applications pratiques, les antennes patch sont souvent utilisées dans les téléphones mobiles, les routeurs sans fil, les montres intelligentes et d'autres appareils pour réaliser des fonctions de communication sans fil. .

◆En général, les antennes patch constituent une technologie d'antenne très pratique qui peut fournir des fonctions fiables de transmission et de réception de signaux pour les appareils de communication sans fil. Avec l'émergence continue de nouvelles technologies, l'application des antennes patch deviendra plus étendue, apportant plus de commodité et d'avantages à la communication et à la vie humaine.
