GLOA-C1
Asialeren
8517710000
100 pièces
Accepté
10000pc/jour
| Quantité: | |
|---|---|
GLOA-C1 | Spécification | ||
Gamme de fréquences de travail | 400 MHz-960 MHz | ||
Largeur de bande | 40MHz | ||
Impédance | 50 Ω | ||
Gain(dBi) | 0,5dBi | ||
VSWR | <2 | ||
Température de fonctionnement | -40 ℃ ~ + 95 ℃ | ||
Capacité de puissance | 4W | ||

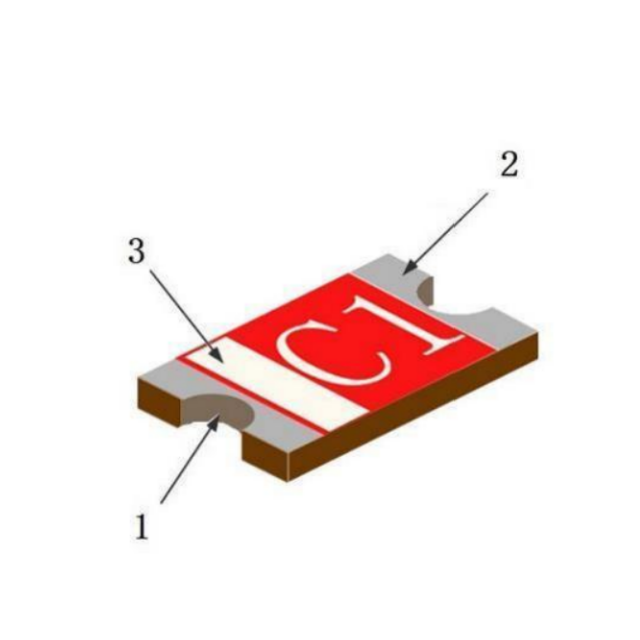

Chiffre | Symbole | Dimension(mm) | |
| L | 3.2±0,1 | |
w | 1.6±0,1 | ||
T | 0,4 ± 0,05 | ||
a | 0.6±0,1 | ||
Présentation du produit
① Couverture de bande de fréquence ultra-large
Prend en charge une plage de fréquences ultra-large de 400 MHz à 960 MHz, couvrant parfaitement les bandes ISM grand public telles que 433 MHz, 868 MHz et 915 MHz. Une seule puce permet de multiples utilisations, réduisant ainsi les coûts de gestion du matériel.
② Conception CMS miniaturisée
Mesurant seulement 3,2 × 1,6 × 0,4 mm, il utilise un boîtier CMS standard, ce qui le rend adapté aux configurations de circuits imprimés haute densité et permet d'économiser un espace précieux dans les appareils compacts.
③ Excellente adaptation d'impédance
Une impédance caractéristique de 50 ohms et un VSWR <2,0 garantissent une adaptation optimale avec les circuits frontaux RF, réduisant les réflexions du signal et améliorant l'efficacité de la transmission.
④ Capacité de puissance élevée
Prend en charge une puissance d'entrée jusqu'à 4 W, dépassant largement la capacité de puissance des antennes SMD conventionnelles et répondant aux exigences des applications de transmission haute puissance.
⑤ Adaptabilité à la température de qualité industrielle
Plage de température de fonctionnement : -40°C à +95°C, il répond aux exigences environnementales rigoureuses des équipements industriels et assure des performances stables même à des températures extrêmes.
Scénarios d'application
●Compteurs intelligents IoT : communication sans fil pour les systèmes de relevé de compteurs à distance tels que les compteurs d'eau, d'électricité et de gaz
●Suivi et positionnement des actifs : suivi des conteneurs, suivi des animaux de compagnie, surveillance des véhicules et autres dispositifs de positionnement
●Détection industrielle sans fil : transmission de données pour les capteurs d'automatisation industrielle et les équipements de surveillance environnementale
●Appareils domestiques intelligents : contrôle sans fil des capteurs de sécurité, des serrures de porte intelligentes, des télécommandes, etc.
Appareils de surveillance médicale : téléchargement et surveillance de données sans fil pour les appareils médicaux portables
FAQ
Q : Quels protocoles de communication sans fil cette antenne prend-elle en charge ?
R : Il prend en charge LoRa, Sigfox, Zigbee et divers protocoles propriétaires, et est compatible avec la plupart des normes de communication IoT dans la bande de fréquences 400-960 MHz.
Q : Quelles précautions faut-il prendre lors de l'installation de l'antenne ?
R : Suivez strictement les recommandations de disposition des PCB fournies dans la fiche technique. Maintenez une zone dégagée autour de l'antenne pour éviter que des objets métalliques n'affectent les performances.
Q : Un circuit correspondant est-il requis ?
R : La conception standard de 50 ohms convient à la plupart des applications. Un circuit d'adaptation de type π peut être ajouté pour un réglage précis dans des applications spécialisées.
Q : Quel est le gain de l’antenne ? R : Le gain typique est de 0,5 dBi, ce qui le rend adapté aux applications de communication sans fil à courte et moyenne portée.
Q : Est-il compatible avec le soudage par refusion ?
R : Oui, le package CMS standard prend entièrement en charge le placement automatisé et le soudage par refusion.
Q : Quelle est la plage de température de fonctionnement ?
R : La plage de températures de fonctionnement est de -40°C à +95°C, répondant aux exigences des applications industrielles.
