GL-OAN01
Asialeren
8517710000
100
Accepté
10000/jour
| Quantité: | |
|---|---|
Caractère électrique
GL-OAN01 | Spécification |
Fréquence de travail | 700-960 MHz, 1710-2700 MHz, 3300-4200Mhz, 4400-5000Mhz |
Impédance | 50 Ω |
Gain(dBi) | 3,0 dBi (890 MHz) 5,0 dBi（2Ghz） 3,1 dBi (3,7 GHz) 2,0 dBi (4,8 GHz) |
VSWR | <3 |
Température de fonctionnement | -40 ℃ ~ + 85 ℃ |
Capacité de puissance | 3W |

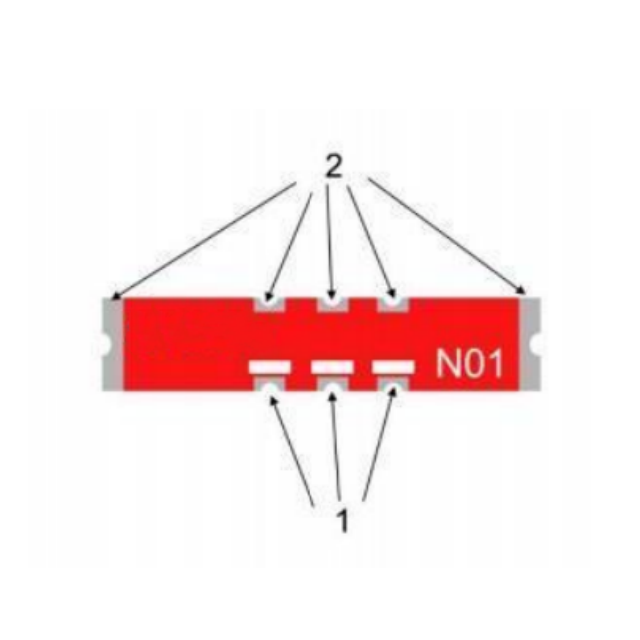

Structure
1 .Alimentation du signal d' antenne 2 .Extrémité fixe de soudage d'antenne |
Différences entre des antennes similaires
Réf. | GL-ONA01 | GL-CA-L01 | GLSY02 |
Gagner | 2-5 | 2-3.3 | 2 |
VSWR | 3 | 3.5 | 3.5 |
Présentation du produit
1. Conception ultra-compacte
Dimensions de seulement 26,0 × 5,0 × 1,6 mm (plus petites qu'une pièce de monnaie !) avec une tolérance de ± 0,1 mm. Idéal pour les appareils 5G/IoT à espace limité.
2. La prise en charge multibande 5G/4G/NB-IoT
couvre les bandes 700-960 MHz, 1,71-2,7 GHz, 3,3-4,2 GHz et 4,4-5,0 GHz. Compatible avec 2G/3G/4G/5G(Sub-6G)/Cat1/NB-IoT dans un seul module.
3. Haute efficacité et gain
Efficacité maximale jusqu'à 87 % (bande 2 GHz) et gain maximal de 6,1 dBi. Maintient des performances stables malgré les changements de température/humidité.
4. Fiabilité de qualité industrielle
Fonctionne dans des conditions extrêmes : -40 °C à +85 °C avec une capacité de puissance de 3 W. Conforme RoHS et résistant à l'humidité.
5. Intégration simplifiée
Impédance de 50 Ω avec conception claire de routage des tampons PCB. Inclut des recommandations de réseau correspondantes pour une mise en œuvre rapide.
Appareils intelligents IoT : capteurs NB-IoT/CatM dans la surveillance agricole/industrielle
Routeurs/passerelles 5G : connectivité inférieure à 6 GHz pour les réseaux domestiques/d'entreprise
Infrastructure urbaine : antennes compactes pour compteurs intelligents/capteurs urbains
Communications par drone : antenne légère pour la télémétrie des drones (4,4-5,0 GHz)
Télématique des véhicules : modules V2X nécessitant une capacité de démarrage à froid à -40 °C
Dispositifs médicaux portables : signal fiable dans des moniteurs de santé compacts
Q : Quelles bandes de fréquences le GL-OAN01 prend-il en charge ?
R : 700-960 MHz, 1 710-2 700 MHz, 3 300-4 200 MHz et 4 400-5 000 MHz (couvre la 2G à la 5G sous-6 GHz).
Q : Quels sont le gain et l’efficacité maximaux ?
R : Jusqu'à 6,1 dBi de gain et 87 % d'efficacité (sur la bande de 2 GHz). Voir le tableau des spécifications pour les valeurs spécifiques à la bande.
Q : Cette antenne est-elle adaptée aux environnements industriels ?
R : Oui. Conçu pour un fonctionnement de -40 °C à +85 °C avec résistance à l'humidité.
Q : Comment dois-je monter cette antenne SMD ?
R : Utilisez le profil de refusion de soudure SnAgCu (pic à 260 °C pendant 20 à 40 s). Voir page 11 pour les directives complètes de soudage.
Q : Quelles sont les performances VSWR ?
R : VSWR <3 sur toutes les bandes de fonctionnement (selon les spécifications de la page 3).
Q : Faut-il des composants d’adaptation d’impédance ?
R : Comprend le réseau correspondant recommandé (page 5 : Composants série/shunt). Impédance par défaut de 50 Ω.
Q : Comment l'antenne est-elle emballée pour la production ?
R : Enregistré en bobines de 2 000 pièces (largeur de ruban de 44 mm). Étanchéité à l'humidité selon les normes IPC.
Q : Des exigences particulières en matière de stockage ?
R : Conserver entre -10°C et 40°C, 30 à 70 % d'humidité. Évitez l’exposition au soufre/chlore pour éviter l’oxydation.
