GLS1204
Asialeren
8517710000
100 pièces
Accepté
10000pc/jour
| Quantité: | |
|---|---|
| Exportation PDF | |
Articles | Contenu |
Fréquence nominale MHz | 1575~1608 (GPS : 1575, GLONASS : 1592~1608) |
Fréquence centrale (sans ruban adhésif sur plan de masse 15×15mm) | 1589 ± 3 |
Perte de réflexion à 1 575 MHz max . dB | -11 |
Perte de réflexion à 1603,5 MHz max dB | -11 |
Modèle de polarisation | RHCP |
Impédance | 50 Ω |
Coefficient de température de fréquence | 20 ppm/deg.℃ maximum |
NOTATION
Articles | Exigence |
Température de fonctionnement | -40 ℃ ~ 85 ℃ |
Température de stockage | -40 ℃ ~ 105 ℃ |
Présentation du produit
Précision double bande : couvre les fréquences GPS L1 (1 575 MHz) et GLONASS (1 592-1 608 MHz) avec polarisation RHCP, garantissant une réception fiable du signal satellite pour un positionnement précis.
Tolérance environnementale robuste : fonctionne à des températures extrêmes (-40 ℃ à +85 ℃) et passe des tests rigoureux (humidité, vibration, cycles thermiques) pour la fiabilité dans des conditions difficiles.

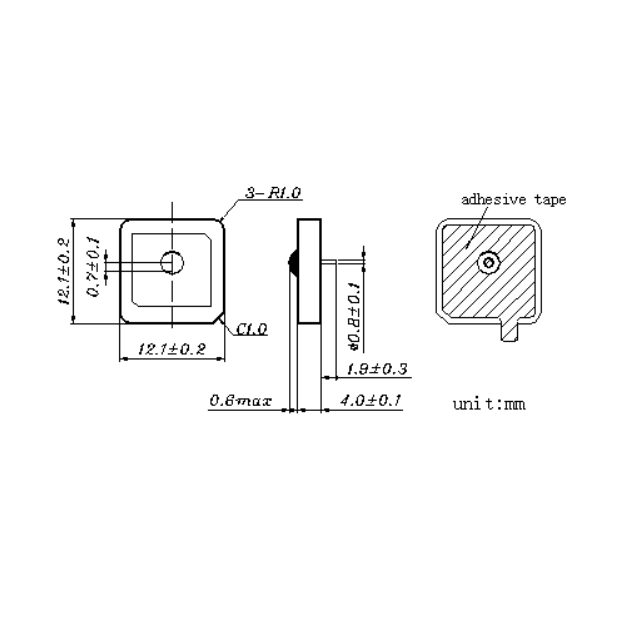

Conception compacte et durable : dimensions miniatures (12,1 mm ±0,2) et construction conforme RoHS, idéale pour les applications limitées en espace comme les appareils IoT et les appareils portables.
Performance électrique stable : une faible perte de retour (-11 dB max), une impédance de 50 Ω et une stabilité de fréquence centrale de ± 2 MHz garantissent une intégrité constante du signal.
Intégration facile : Compatible avec les processus de soudage standard (tolérance de 350 ℃) et comprend un emballage de protection pour un transport et un stockage en toute sécurité.
Scénarios d'application
Systèmes de navigation automobile
Suivi de flotte et télématique
Dispositifs de suivi des actifs IoT
Récepteurs GNSS portables d'extérieur
Drones industriels et robotique
FAQ
Q : Quelles fréquences le GLS1204 prend-il en charge ?
R : Il prend en charge GPS L1 (1575 MHz) et GLONASS (1592-1608 MHz).
Q : Cette antenne est-elle étanche ?
R : Bien qu'il ne soit pas entièrement étanche, il passe les tests d'humidité (90-95 % HR à 60 ℃ pendant 96 h).
Q : Peut-il résister à une soudure à haute température ?
R : Oui, les terminaux tolèrent 350 ℃ pendant 5 secondes sans dommage.
Q : Quelle est la plage de température de fonctionnement ?
A : -40℃ à +85℃ pour le fonctionnement ; -40℃ à +105℃ pour le stockage.
Q : Est-ce que cela nécessite un plan de masse ?
R : Oui, des performances optimales nécessitent un plan de masse de 15 x 15 mm.
Q : Cette antenne est-elle conforme à RoHS ?
R : Oui, il répond aux normes RoHS et environnementales.
Q : Quelle polarisation utilise-t-il ?
R : Polarisation circulaire à droite (RHCP).
