GL1215G12
Asialeren
8517710000
10 pièces
Accepté
10000pc/jour
| Quantité: | |
|---|---|
| Exportation PDF | |
Spécifications électriques | ||
Gamme de fréquences | 1180-1280 | 1560-1620 |
Gain (dBi) | 11 ± 1 | 12 ± 1 |
VSWR | ≤1,5 | |
Rapport avant/arrière - dB | ≥23 | |
Polarisation | verticale | |
Largeur du faisceau horizontal (°) | 65 ± 8 | |
Largeur du faisceau vertical (°) | 32 ± 5/32 ± 5 | |
Puissance d'entrée maximale (W) | 100 | |
Impédance (Ω) | 50 | |
Protection contre la foudre | Terre CC | |
Indice mécanique | ||
Dimensions (mm) | 750*160*80mm | |
Type de connecteur d'entrée | 2*N-Femelle | |
Matériau du radôme | PVC | |
Poids de l'antenne-KGS | 2.5 | |
Scénarios d'utilisation | de plein air | |
Température de fonctionnement (℃) | -40 ~ +85 | |
Plage d'humidité (%) | 5~95 | |

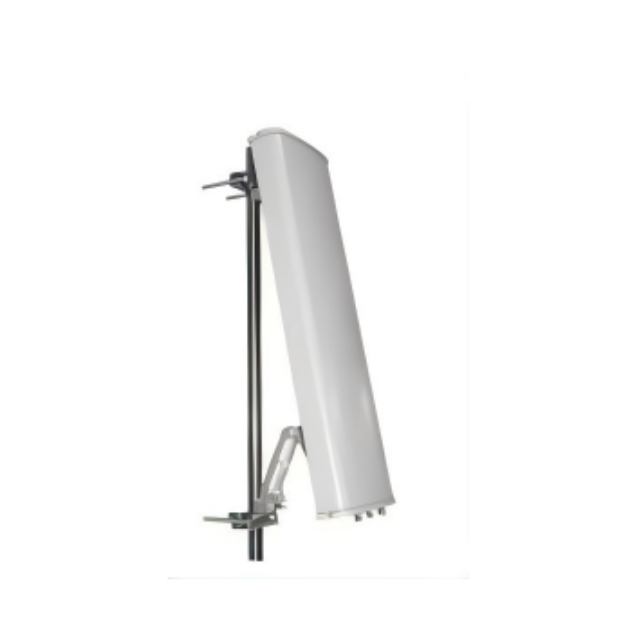

Présentation du produit
Hautes performances bi-bande – Couvre 1 180-1 280 MHz et 1 560-1 620 MHz avec un gain optimisé (11 ± 1 dBi et 12 ± 1 dBi), idéal pour les stations de base de navigation et de communication.
Couverture large et dirigée – Dispose d'une largeur de faisceau horizontale de 65 ± 8° et d'une largeur de faisceau verticale de 32 ± 5°, offrant une projection de signal vers le haut large mais précise.
Construction robuste et résistante aux intempéries – Conçu pour une utilisation en extérieur avec radôme UPVC, fonctionnant à des températures extrêmes (-40 °C à +85 °C) et à une humidité (5 à 95 %).
Haute puissance et connexion sécurisée – Prend en charge une puissance d'entrée jusqu'à 100 W, comprend 2 connecteurs N-femelle et dispose d'une protection contre la foudre à la terre CC pour plus de sécurité.
Conception personnalisable – Offre une flexibilité en termes de type de connecteur, de fréquence, de taille, de gain et de montage pour répondre à divers besoins d'applications.
Scénarios d'application
Stations de base de navigation et de communication au sol (par exemple, GPS, GLONASS)
Infrastructures d’aérodrome et de communication aéronautique
Stations fixes de télémétrie extérieure et de liaison de données
Systèmes de surveillance et de détection nécessitant une focalisation du signal vers le haut
Déploiement personnalisé dans les installations militaires, aéronautiques et de recherche
FAQ
Q : Quelles bandes de fréquences cette antenne prend-elle en charge ?
R : Il prend en charge 1 180-1 280 MHz (bande 1,2G) et 1 560-1 620 MHz (bande 1,5G).
Q : Quelle est la largeur du faisceau de l’antenne ?
R : La largeur du faisceau horizontal est de 65 ± 8° et la largeur du faisceau vertical est de 32 ± 5° par bande.
Q : Est-ce que cela inclut une protection contre la foudre ?
R : Oui, il dispose d'une protection contre la foudre à la terre CC.
Q : Quels connecteurs sont utilisés ?
R : Il est livré avec 2 connecteurs N-femelles.
Q : Cette antenne peut-elle être personnalisée ?
R : Oui, le type de connecteur, la fréquence, la taille, le gain et le montage peuvent être personnalisés sur demande.
Q : Quelle est la plage de température de fonctionnement ?
R : Il fonctionne de -40°C à +85°C, adapté aux environnements extérieurs difficiles.
