GL9058M5
Asialeren
8517710000
10 pièces
Accepté
10000pc/jour
| Quantité: | |
|---|---|
| Exportation PDF | |
Spécifications électriques | ||
Gamme de fréquences (MHz) | 860-960/1100-1300/1570-1630/ 24h00-25h00/51h00-59h00 | |
Gain (dBi) | 8±1/12±1/14±1/16±1 | |
VSWR | ≤1,8/≤1,8/≤1,5/≤2,0 | |
Polarisation | 5 * verticales | |
Rapport F/B | ≥15/≥20/≥23 | |
Puissance d'entrée maximale (W) | 100 | |
Impédance (Ω) | 50 | |
Spécifications mécaniques | ||

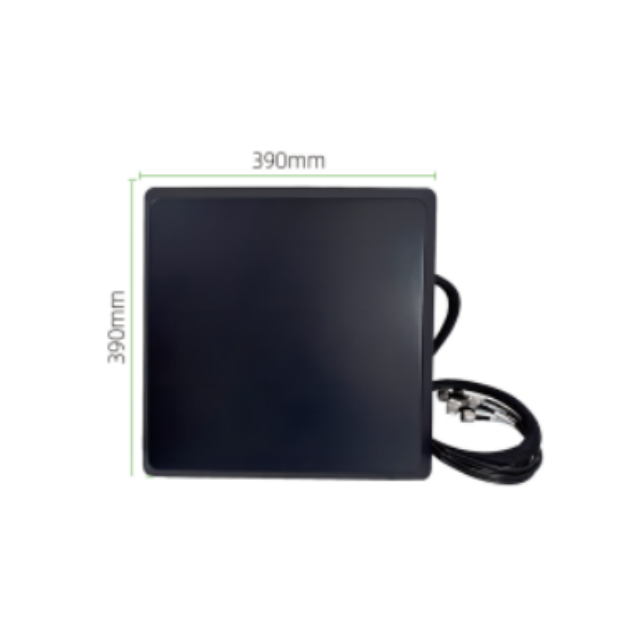

Dimensions (mm) | 390*390*50MM | |
Poids de l'antenne (Kg) | 1.2 | |
Couleur du radôme | Noir | |
Type de connecteur d'entrée | 5*N femelle | |
Indicateurs environnementaux | ||
Scénarios d'utilisation | De plein air | |
Température de fonctionnement (℃) | -40 à +70 | |
Plage d'humidité (%) | 5 à 95 | |
Présentation du produit
Couverture à large spectre à cinq bandes – Prend en charge 860-960 MHz, 1 100-1 300 MHz, 1 570-1 630 MHz, 2 400-2 500 MHz et 5 100-5 900 MHz pour une interférence de signal complète sur plusieurs systèmes.
Performances graduées à gain élevé – Fournit un gain optimisé de 8 dBi à 16 dBi sur toutes les bandes, garantissant une projection de signal forte et une portée de brouillage efficace.
Précision directionnelle avec rapport F/B élevé – Présente des rapports avant-arrière ≥15 à ≥23, améliorant la précision directionnelle et minimisant les interférences de signaux indésirables.
Conception extérieure robuste – Conçue pour fonctionner dans des conditions extrêmes (-40 °C à +70 °C, 5 à 95 % d'humidité) avec une forme compacte et robuste (390 × 390 × 50 mm, 1,2 kg).
Connectivité multiport haute puissance – Prend en charge une puissance d'entrée jusqu'à 100 W et comprend 5 connecteurs N-femelle pour une intégration système flexible et haute fiabilité.
Scénarios d'application
Brouillage de signaux multi-systèmes dans les opérations militaires et de défense
Systèmes de détection et de contre-mesure des drones (C-UAS)
Protection de zone sécurisée contre les communications non autorisées
Interférence des communications tactiques sur le terrain
Environnements de formation et de simulation de guerre électronique
FAQ
Q : Quelles bandes de fréquences le GL9058M5 couvre-t-il ?
R : Il couvre cinq bandes : 860-960 MHz, 1 100-1 300 MHz, 1 570-1 630 MHz, 2 400-2 500 MHz et 5 100-5 900 MHz.
Q : Quel est le gain dans la bande 5 100-5 900 MHz ?
R : Le gain est de 16 ± 1 dBi dans la plage 5 100-5 900 MHz.
Q : Quels connecteurs sont utilisés ?
R : Il est équipé de 5 connecteurs N-femelles.
Q : Cette antenne peut-elle être utilisée dans des conditions météorologiques extrêmes ?
R : Oui, il est conçu pour une utilisation en extérieur avec une plage de températures de fonctionnement de -40°C à +70°C et une résistance à l'humidité de 5 % à 95 %.
Q : Quelle est la puissance maximale absorbée ?
R : L'antenne prend en charge jusqu'à 100 W de puissance d'entrée.
