GL-DYP0827
Asialeren
8517710000
100 pièces
Accepté
10000pc/jour
| Quantité: | |
|---|---|
| Exportation PDF | |
Spécifications électriques | ||
Gamme de fréquences | 790-960MHz | 1710-2700MHz |
VSWR | ≤1,4 | |
Gagner | 7dBi | 9dBi |
Largeur du faisceau horizontal | 65° | |
Largeur du faisceau vertical | 55° | |
Rapport avant/arrière | ≥15dB | |
Polarisation | Verticale | |
Impédance d'entrée | 50Ω | |
Puissance d'entrée maximale | 50W | |
Protection contre la foudre | Terre CC | |
Spécifications mécaniques | ||
Type de connecteur d'entrée | N féminin | |
Installation | Montage au mur | |
Dimensions | 210×180×43mm | |
Poids de l'antenne | 0,5 kg | |
Matériau de l'élément rayonnant | IA | |
Matériau du radôme | ABS | |
Température de fonctionnement | -40°C à +65°C | |
Différences entre des antennes similaires
Réf. | GL-DYP0827 | GL-DYP04 | GL-DYP11 |
Gagner | 7/9 | 4/7 | 11 |
VSWR | 1.4 | 1.5 | 1.8 |
Présentation du produit
1. Couverture haute performance double bande
Coordination double bande 790-960 MHz (7 dBi) + 1 710-2 700 MHz (9 dBi), prise en charge parfaite des bandes 2G/3G/4G/LTE et IoT, VSWR≤1,4 réduit la perte de signal de 22 %.
2. Transmission intelligente de précision de faisceau
Conception d'angle de faisceau doré de 65 ° × 55 °, zone de couverture augmentée de 40 %, rapport frontal ≥ 15 dB isole efficacement les interférences de fréquence adjacentes, garantissant la pureté du signal dans les zones urbaines denses.
3. Protection tous temps de qualité industrielle
Coque anti-ultraviolette en ABS + radiateur en alliage d'aluminium, fonctionnement stable dans des environnements extrêmes de -40 ℃ ~ 65 ℃, conception de protection contre la foudre avec mise à la terre CC et certification IEC61000-4-5.

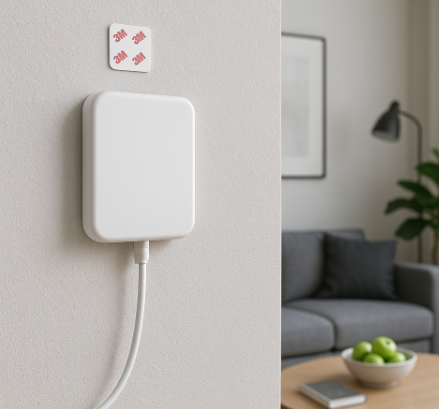

4. Intégration murale minimaliste
Conception ultra-mince de 210 × 180 × 43 mm (seulement 0,5 kg), support mural standard, 3 minutes de déploiement rapide, peut être installé sur les murs/tours.
5. Fonctionnement longue durée à haute puissance
Capacité de charge de puissance d'entrée ultra-élevée de 50 W (moyenne de 30 W pour des produits similaires), prend en charge un fonctionnement à pleine charge 7 × 24 heures, sans risque d'atténuation de la dissipation thermique.
Scénarios d'application
1. Bâtiments intelligents : liaison de surveillance de la sécurité des bâtiments / concentrateur de compteurs intelligents
2. Internet industriel des objets : surveillance de l'état des équipements d'usine/système de contrôle PLC à distance
3. Couverture du réseau rural : station relais de signal pour zones éloignées/passerelle de capteurs agricoles
4. Communication d'urgence : station de base du centre de commande temporaire/réseau de véhicules de secours en cas de catastrophe
5. Réseau dédié : système de communication de la zone minière/télécommande de la grue portuaire
FAQ
Q : Deux signaux de bande de fréquence peuvent-ils être reçus en même temps ?
R : Les deux bandes de fréquence fonctionnent indépendamment, prenant en charge la transmission simultanée de 790 à 960 MHz et de 1 710 à 2 700 MHz.
Q : Combien d’années la coque ABS peut-elle être utilisée à l’extérieur ?
A : revêtement de protection UV, a passé 3 000 heures de test de vieillissement de la lampe au xénon, durée de vie ≥ 8 ans (température ≤ 55 ℃ environnement).
Q : Un fil de terre est-il requis ?
R : Un fil de terre CC (extrémité PE) doit être connecté. L'effet de protection contre la foudre dépend de la résistance de terre <4Ω.
Q : Est-ce qu'il prend en charge la bande 5G NR ?
R : Il ne prend en charge que certaines bandes de fréquences n3 (1 800 MHz). La 5G complète nécessite le modèle 3,5 GHz en option.
Q : L’angle du faisceau horizontal peut-il être ajusté ?
R : Il est fixé à 65° et ne peut pas être ajusté, mais le support prend en charge un réglage de l'angle d'inclinaison de ± 15° pour faire face aux différences de terrain.
Q : Quelles sont les exigences d’équipement pour une puissance de 50 W ?
R : Il doit être équipé d’un appareil RF avec une puissance de sortie ≥30 dBm.
