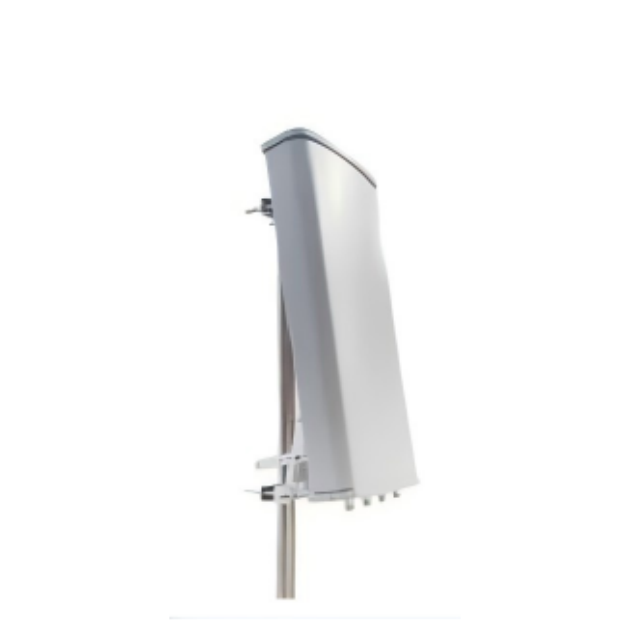

GL1558G17
Asialeren
8517710000
10 pièces
Accepté
10000pc/jour
| Quantité: | |
|---|---|
| Exportation PDF | |
Spécifications électriques | |||
Gamme de fréquences | 1560-1620 | 24h00-25h00 | 5150-5900 |
Gain (dBi) | 14 ± 1 | 14 ± 1 | 17 ± 1 |
VSWR | ≤1,5 | ||
Rapport avant/arrière - dB | ≥23 | ||
Polarisation | verticale | ||
Largeur du faisceau horizontal (°) | 90 ± 8 | ||
Largeur du faisceau vertical (°) | 8 ± 5 | ||
Puissance d'entrée maximale (W) | 100 | ||
Impédance (Ω) | 50 | ||
Protection contre la foudre | Terre CC | ||
Indice mécanique | |||
Dimensions (mm) | 1200*280*80mm | ||
Type de connecteur d'entrée | 3*N-Femme | ||
Matériau du radôme | PVC | ||
Poids de l'antenne-KGS | 2.6 | ||
Scénarios d'utilisation | de plein air | ||
Température de fonctionnement (℃) | -40 ~ +85 | ||
Plage d'humidité (%) | 5~95 | ||
Présentation du produit
Couverture tri-bande haute performance : fonctionne de manière transparente sur les bandes 1 560-1 620 MHz (GPS L1), 2 400-2 500 MHz (ISM/Wi-Fi) et 5 150-5 900 MHz (5,8G), avec un gain élevé jusqu'à 17 ± 1 dBi pour une communication fiable et longue distance.
Directivité supérieure avec une large couverture : la conception à grande ouverture abrite davantage d'éléments internes, permettant d'obtenir une largeur de faisceau horizontale optimale de 90 ± 8° pour une large couverture et une largeur de faisceau verticale de 8 ± 5° pour une projection de signal concentrée vers le haut.
Construction robuste et résistante aux intempéries : conçue pour une installation extérieure permanente avec un radôme UPVC, capable de résister à des températures extrêmes (-40 ℃ à +85 ℃) et à l'humidité (5-95 %).
Prêt et protégé haute puissance : prend en charge une puissance d'entrée jusqu'à 100 W pour les applications exigeantes et comprend une protection essentielle contre la foudre à la terre CC pour une sécurité et une durabilité améliorées du système.
Adapté à vos besoins : offre une personnalisation approfondie des types de connecteurs, des bandes de fréquences spécifiques, des dimensions, des valeurs de gain et des solutions de montage pour répondre aux exigences précises du projet.
Scénarios d'application
Liaison montante/descendante de la station au sol pour les communications par satellite et aéroportées.
Stations de base fixes pour systèmes de navigation (GPS, Galileo) et services de positionnement.
Liaisons de télémétrie, de commande et de contrôle longue portée pour les drones (drones) et la robotique.
Infrastructure de liaison et haut débit sans fil en terrain éloigné ou difficile.
Solutions de communication personnalisées dans les domaines de la défense, de l'aérospatiale et de la recherche scientifique.
FAQ
Q : Quelles bandes de fréquences cette antenne prend-elle en charge ?
R : Il prend en charge trois bandes : 1 560-1 620 MHz, 2 400-2 500 MHz et 5 150-5 900 MHz.
Q : Quel est l'objectif de la conception « couverture ascendante » ?
R : Le diagramme de faisceau vertical optimisé est conçu pour une communication efficace avec des cibles aériennes ou satellites, minimisant ainsi les interférences au sol.
Q : Quels connecteurs sont utilisés et combien de ports y a-t-il ?
R : Il est équipé de 3 connecteurs N-Femelle, un pour chaque bande de fréquence.
Q : Cette antenne est-elle adaptée aux environnements extérieurs difficiles ?
R : Absolument. Il est conçu pour une utilisation en extérieur avec une large plage de températures de fonctionnement de -40 ℃ à +85 ℃ et une tolérance élevée à l'humidité.
Q : Est-il protégé contre la foudre ?
R : Oui, il dispose d'un chemin de terre CC pour la protection contre la foudre, protégeant ainsi les équipements connectés.
Q : Quelles sont les dimensions physiques et le poids ?
R : L'antenne mesure 1 200 mm x 280 mm x 80 mm et pèse environ 2,6 kg.
