GL6608
Asialeren
8517710000
100 pièces
Accepté
10000pc/jour
| Quantité: | |
|---|---|
| Exportation PDF | |
Indice d'antenne passive | |||
Fréquence de travail-MHz | GPSL1/L2/L5 | GLONASS G1/G2 | Boussole B1/ B2 |
Gain de crête-dBi | L1≥2,0 L5≥1,0 L≥1,0 | G1≥0 G2≥3 | B1≥0,5 B2≥0 |
Polarisation | RHCP | ||
Angle de couverture horizontale. | 360 | ||
Impédance de sortie | 50 ohms | ||
VSWR de sortie | ≤2,0 | ||
Rapport axial de crête-dB | ≤3,0 | ||
Environnement de travail | |||
Température de travail | -45 ℃ ~ + 70 ℃ | ||
Température de stockage | -55 ℃ ~ + 85 ℃ | ||
Humidité | 95 % sans congélation | ||
Étanche | IP67 | ||
Caractère mécanique | |||

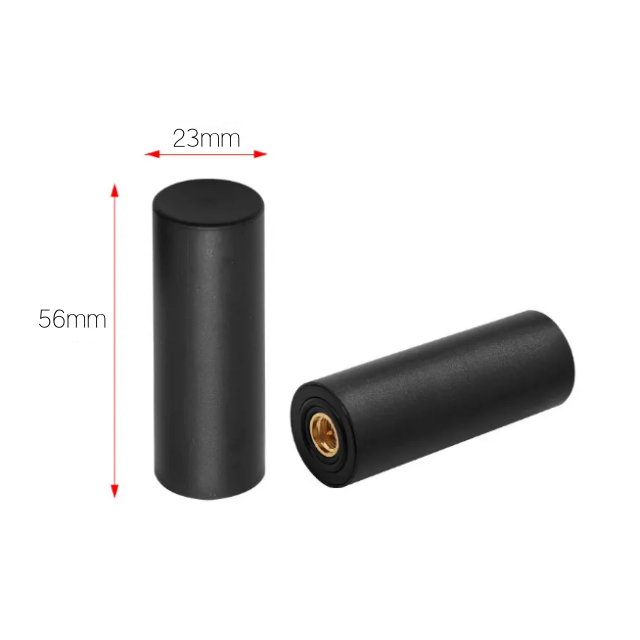

Dimension de l'antenne-mm | Φ23*56 | ||
Connecteur | SMA mâle | ||
Poids-g | ≤20 | ||
Présentation du produit
1. Compatibilité multi-systèmes et multi-bandes : prend en charge les systèmes satellite GPS (L1/L2/L5), GLONASS (G1/G2) et BeiDou (B2/B3) et la réception de signaux multi-bandes, répondant à la compatibilité multi-systèmes et aux exigences de mesure de haute précision, et s'adaptant aux scénarios de navigation par satellite dans différentes régions.
2. Ultra-léger et facile à installer : avec un poids total de ≤ 20 g, il convient aux appareils sensibles au poids tels que les drones, les appareils portables et les appareils portables, réduisant considérablement la charge. La transmission du signal s'effectue via un connecteur mâle SMA standard, éliminant le besoin de trous de montage supplémentaires, rendant l'installation pratique et efficace.
3. Excellentes performances de rayonnement omnidirectionnel : utilisant une structure hélicoïdale à quatre bras, il offre un gain supérieur à faible élévation par rapport aux antennes microruban traditionnelles et présente une polarisation circulaire grand angle. Cela lui permet de recevoir davantage de signaux satellite à de faibles angles d’élévation, améliorant ainsi la stabilité du positionnement.
4. Résistance aux environnements difficiles : la structure entièrement scellée répond aux normes IP67 de résistance à la poussière et à l'eau, avec une plage de températures de fonctionnement de -45°C à +70°C et une température de stockage de -55°C à +85°C. Il peut également fonctionner dans des environnements à humidité non glaciale allant jusqu'à 95 %, ce qui le rend adapté aux scénarios extérieurs complexes.
5. Transmission de signal stable : l'impédance de sortie est de 50 Ω, le VSWR de sortie ≤ 2,0, le rapport axial maximal ≤ 3,0 dB, une faible perte de retour de signal et d'excellentes caractéristiques de polarisation garantissent une transmission efficace et stable des signaux de navigation par satellite, facilitant un positionnement de haute précision.
Scénarios d'application
Drones/UAV : assure une navigation stable pour la cartographie aérienne et l’agriculture de précision.
Appareils GPS portables : améliore la précision pour les randonnées, les levés et les opérations militaires.
Technologie portable : intégration légère pour les trackers de sport/fitness.
Marine et automobile : réception fiable du signal dans des environnements difficiles.
Arpentage de haute précision : prend en charge les applications RTK et GPS différentiel.
FAQ
Q : Quels systèmes de navigation le GL6608 prend-il en charge ?
R : Il couvre le GPS (L1/L2/L5), le GLONASS (G1/G2), Galileo et Compass (B1/B2/B3).
Q : Cette antenne est-elle étanche ?
R : Oui, il est classé IP67 pour des performances étanches à l'eau et à la poussière.
Q : Quel est le poids de l'antenne ?
R : Seulement ≤20 g, optimisé pour les applications légères.
Q : Peut-il être utilisé pour la navigation par drone ?
R : Absolument ! Son faible poids et sa haute précision le rendent idéal pour les drones.
Q : Quel type de connecteur utilise-t-il ?
R : Connecteur mâle SMA standard pour une intégration facile.
Q : Quelle est la plage de température de fonctionnement ?
A : -45°C à +70°C, adapté aux environnements extrêmes.
Q : Prend-il en charge la réception du signal omnidirectionnel ?
R : Oui, sa conception hélicoïdale assure une couverture à 360° avec un gain stable.
Q : Puis-je personnaliser cette antenne ?
R : Oui, le fabricant accepte les demandes OEM/ODM
