Câble coaxial à double feuille d'aluminium 18 GHz

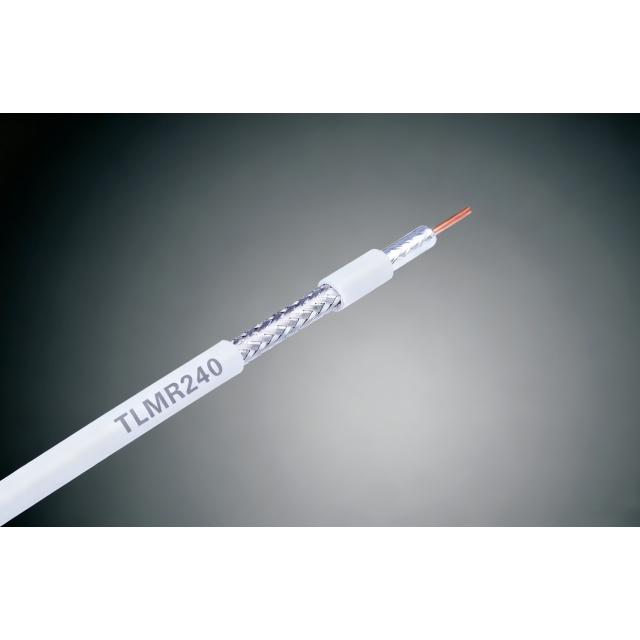

Construction du câble 1. Conducteur intérieur en cuivre nu Φ ± 0,02 mm 2. Mousse isolante FPE Ф ± 0,1 mm 3. Conducteur extérieur double feuille AI Ф ± 0,1 mm 4.Tresse en cuivre étamé ou en alliage d'aluminium et de magnésium Ф ± 0,1 mm 5. Gaine en PVC ou PE Φ ± 0,1 mm Caractéristiques mécaniques et paramètres de performance électrique Impédance 50 ± 2Ω Capacité 79±2PF/M Vitesse 82 % Puissance de crête 2,2 kW Résistance CC du conducteur intérieur ≥10,89 ohms/1 000 m Résistance CC du conducteur extérieur ≥ 12,01 ohms/1 000 m Fréquence de coupure 18 GHz Température de fonctionnement (℃) -40~+85 ℃ VSWR DC~6 GHz <1,25
