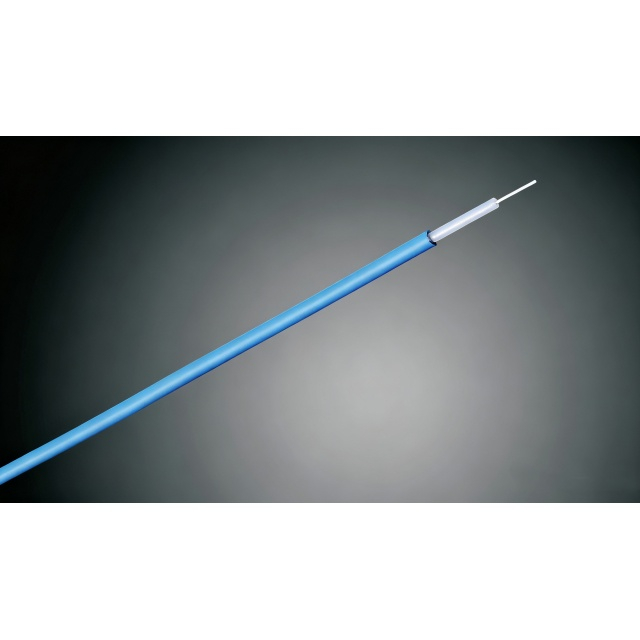

Câble coaxial à noyau de micro-précision 41 GHz

Construction du câble 1. Conducteur intérieur Cuivre plaqué argent/Acier recouvert de cuivre plaqué argent Φ0,52 ± 0,02 mm 2. Isolation PTFE Ф1,65 ± 0,1 mm 3. Tresse Fil de cuivre plaqué argent Ф2,15 ± 0,1 mm 4. Veste FEP Φ2,5 ± 0,1 mm Caractéristiques mécaniques et paramètres de performance électrique Impédance 50 ± 2 Ω Capacité 95 ± 2PF/M Vitesse 70 % Puissance de crête 2,1 kW Résistance DC du conducteur interne ≥118,5 ohms/1 000 m Résistance DC du conducteur externe ≥ 10,38 ohms/1 000 m Fréquence de coupure 41 GHz Température de fonctionnement (℃) -55~+200 ℃ VSWR DC~6 GHz <1,25
