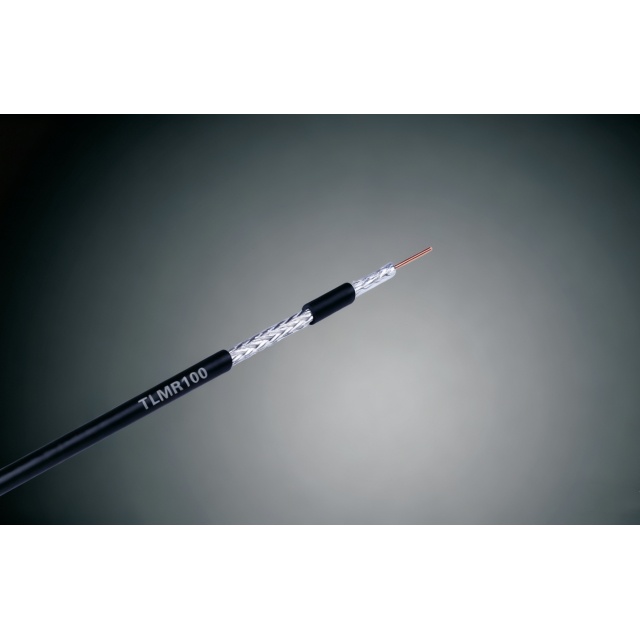

Gaine en PVC noire de câble coaxial de 50Ω 15GHz

Construction du câble 1. Conducteur intérieur en cuivre nu Φ 0,46 ± 0,02 mm 2. Isolation à noyau solide PE Ф 1,52 ± 0,1 mm 3. Ruban en aluminium simple face pour conducteur extérieur Ф 1,85 ± 0,1 mm 4. Tresse en cuivre étamé Ф 1,95 ± 0,1 mm 5. Gaine en PVC noir Φ 2,8 ± 0,1 mm Caractéristiques mécaniques et performances électriques Paramètres Impédance 50 ± 2 Ω Capacité 96 ± 2PF/M Vitesse 66 % Puissance de crête 2,5 kW Résistance CC du conducteur intérieur ≥95,31 ohms/1 000 m Résistance CC du conducteur extérieur ≥ 20,7 ohms/1 000 m Fréquence de coupure 15 GHz Température de fonctionnement (℃) -40 ~ + 85 ℃ VSWR DC ~ 6 GHz <1,3
