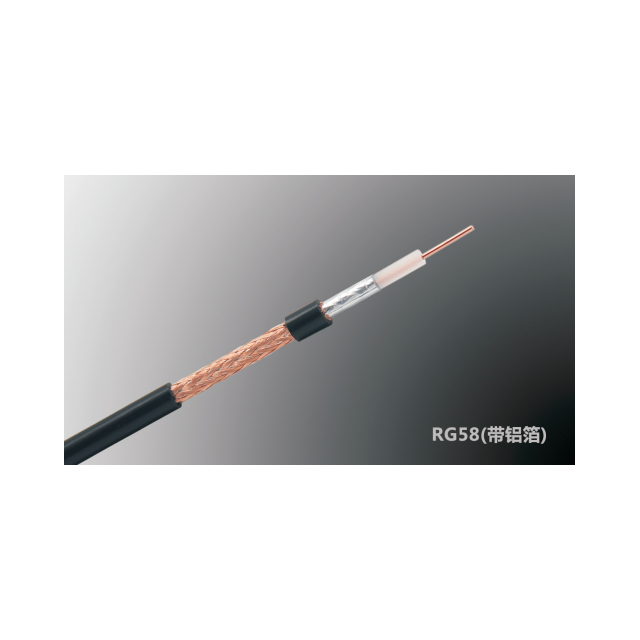

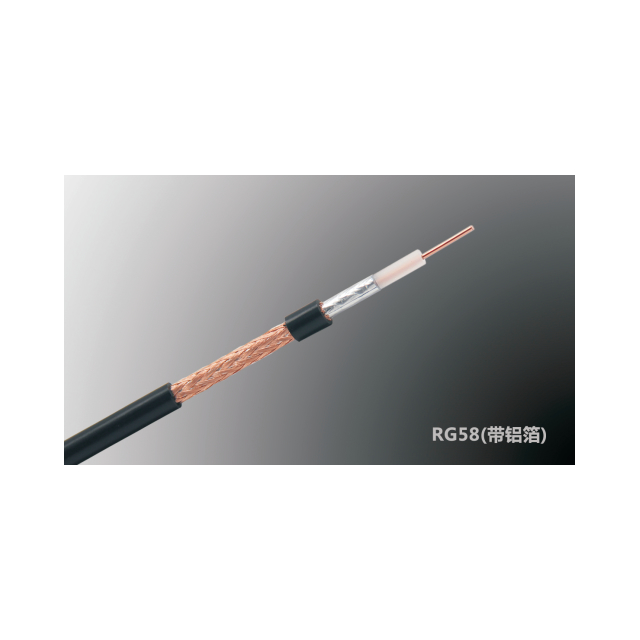

Câble coaxial 2,2 kW avec feuille d'aluminium

Construction du câble 1. Conducteur intérieur Fil de cuivre nu Φ0,9 ± 0,02 mm 2. Isolation Polyéthylène solide PE Ф2,95 ± 0,1 mm 3. Ruban en aluminium simple face pour conducteur extérieur Ф3,05 ± 0,1 mm 4. Tresse Fil d'alliage Al-Mg recouvert de cuivre Ф3,65 ± 0,1 mm 5. Gaine Polychlorure de vinyle PVC Φ4,95 ± 0,1 mm Caractéristiques mécaniques et paramètres de performance électrique Impédance 50 ± 2 Ω Capacité 105,6 ± 2PF/M Vitesse 66 % Puissance de crête 2,2 kW Résistance CC du conducteur intérieur ≥ 26,94 ohms/1 000 m Résistance CC du conducteur extérieur ≥ 18,02 ohms/1 000 m Fréquence de coupure 6 GHz Température de fonctionnement (℃) -20 ~ + 70 ℃ VSWR DC ~ 3 GHz <1,20
