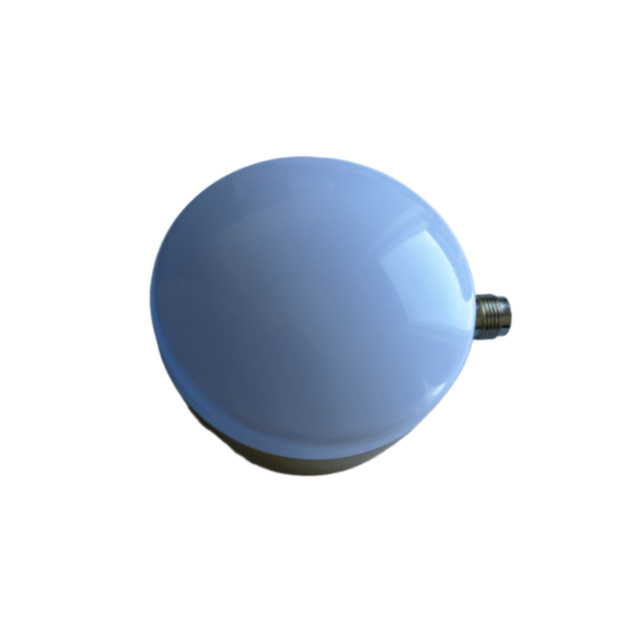

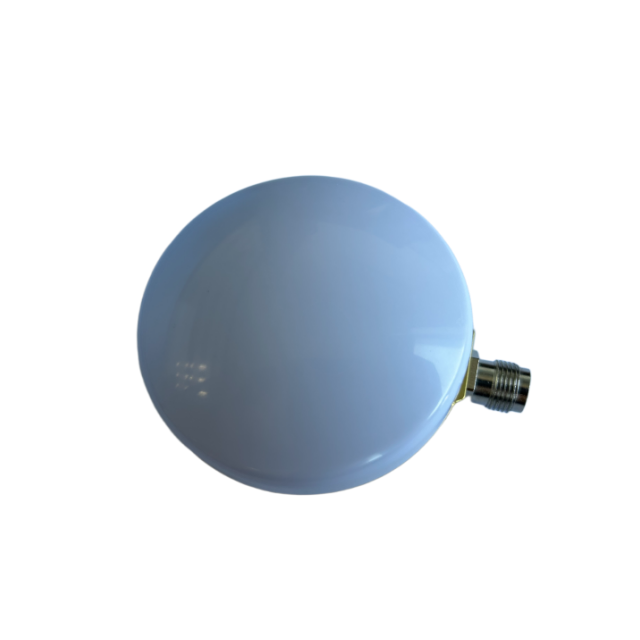

GL234C
Asialeren
8517710000
100 pièces
Accepté
10000pc/jour
| Quantité: | |
|---|---|
| Exportation PDF | |
Article | Caractéristiques | |
Antenne | Gamme de fréquences | 1559,052 ~ 1616 MHz 1205,094 ~ 1278,75 MHz |
Polarisation | RHCP | |
Rapport axial | ≤3dB | |
VSWR | ≤2,0 | |
Gain maximal | ≥3dBi | |
Impédance | 50 Ω | |
Angle de couverture horizontale | 360° | |
Angle de couverture verticale | 5°~90° | |
LNA | Gagner | B1/ L1/G1/ E1/ E2 : 40 ± 2 dB B2/L2/G2/B3/E5b/E6 : 42 ± 2 dB. |
Chiffre de bruit | ≤1,5dB | |
Fluctuation de la bande passante | ±1,5dB | |
Tension d'alimentation | 3,3 ~ 12 V CC | |
Consommation actuelle | ≤50mA | |
VSWR | ≤2,0 | |
Mécanique | Connecteur | TNC-K |

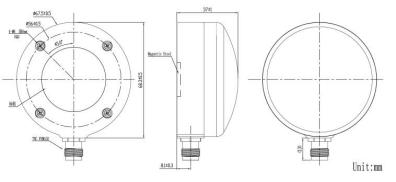

Dimension | Φ68 mm | |
Poids | ≈150g | |
Méthode de montage | Aimant/Vis | |
Environnemental | Température de fonctionnement | -40 ℃ ~ + 85 ℃ |
Température de stockage | -40 ℃ ~ + 85 ℃ | |
Humidité relative | Jusqu'à 95 % (sans condensation) | |
Protection contre la pénétration | IP67 | |
Présentation du produit
Couverture de fréquence double bande : l'antenne GNSS GL234C couvre deux plages de fréquences importantes : 1559,052 - 1616 MHz et 1205,094 - 1278 MHz. Cette conception bi-bande lui permet de recevoir simultanément les signaux de plusieurs systèmes satellites GNSS, améliorant ainsi la précision et la fiabilité du positionnement.
Bonnes performances de rayonnement : avec un gain maximal de ≥3 dBi, un angle de couverture horizontale de 360° et un angle de couverture verticale de 5° à 90°, l'antenne peut capturer efficacement les signaux GNSS provenant de différentes directions. La polarisation RHCP et un rapport axial de ≤3 dB contribuent également à une réception stable du signal, réduisant ainsi les interférences du signal.
Faible perte de signal : il a un VSWR ≤ 2,0, ce qui garantit un transfert de puissance efficace et minimise la réflexion du signal. Le faible facteur de bruit de ≤ 1,5 dB et la fluctuation de la bande passante de ± 1,5 dB garantissent en outre que les signaux reçus sont de haute qualité, avec une dégradation minimale.
Options de montage polyvalentes : doté de méthodes de montage par aimant et par vis, le GL234C peut être facilement installé sur différentes surfaces. Le support magnétique permet une fixation rapide et pratique sur des surfaces métalliques, tandis que le support à vis offre une option d'installation plus permanente et plus stable.
Robuste et durable : avec un indice de protection IP67, le GL234C est étanche à la poussière et peut être immergé dans l'eau jusqu'à 1 mètre pendant 30 minutes. Il peut fonctionner dans une large plage de températures allant de - 40 ℃ à +85 ℃ et résister à une humidité élevée jusqu'à 95 % (sans condensation), ce qui le rend adapté à une utilisation dans des environnements difficiles.
Scénarios d'application
Agriculture de précision
Navigation maritime et levés offshore
Positionnement et cartographie des drones/UAV
Navigation pour véhicules autonomes
Matériel de construction et d'arpentage
FAQ
Q : Quels systèmes cette antenne prend-elle en charge ?
R : Il prend en charge GPS (L1/L2), GLONASS (G1/G2), Galileo (E1/E5b/E6) et BeiDou (B1/B2/B3).
Q : Est-il compatible avec mon récepteur GNSS ?
R : Oui, il utilise un connecteur TNC standard et une impédance de 50 Ω pour une large compatibilité.
Q : Peut-il fonctionner dans des conditions pluvieuses ?
R : Oui, l'indice IP67 garantit une protection contre la pénétration d'eau et de poussière.
Q : Comment l'antenne est-elle montée ?
R : Choisissez entre une base magnétique (pour les surfaces métalliques) ou un montage à vis (installation permanente).
Q : Quel est l’angle de couverture ?
R : Horizontal : 360 ° ; Vertical : 5°–90° pour une réception optimale du signal.
Q : Est-ce que cela fonctionne par temps extrêmement froid ou chaud ?
R : Oui, il fonctionne à des températures de -40 ℃ à +85 ℃.
