GL-SMAC4
Asialeren
8517710000
100 pièces
Accepté
10000pc/jour
| Quantité: | |
|---|---|
| Exportation PDF | |
Gamme de fréquences (GHz) | 7 |
Impédance (ohm) | 50 |
VSWR | 1.15 |
Tension d'essai (max) | 2500 V |
PIM (3ème commande ) | ≤-160 dBc à 2 x 20 W |
Cycles d'accouplement | ≥ 500 |
Couple d'accouplement | Max 1,7 Nm |
Couple d'accouplement recommandé | 0,7-1,1 NM |
Plage de température | -55℃-+155℃ |
Contact extérieur | Placage en laiton CuSnZn |
Contacter le centre | Placage Ag en Laiton |
Groupe de câbles | N / A |
Placage | C uSnZn |
Longueur (mm) | F 5,3*17,13,5 |

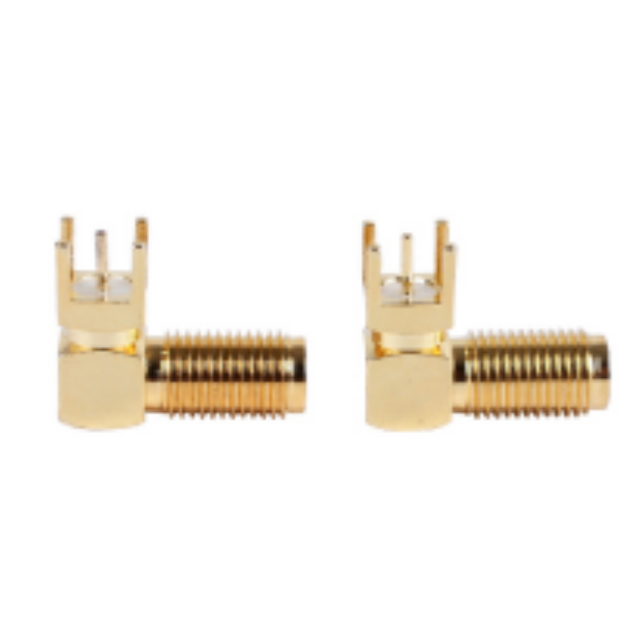

Présentation du produit
1. Fonctionne dans une plage de fréquences de 7 GHz avec une impédance de 50 Ω, assurant une transmission stable du signal haute fréquence.
2. Comprend un VSWR ultra-faible (1,15) et un PIM de 3ème ordre ≤-160 dBc à 2 x 20 W, minimisant les interférences du signal.
3. Construction durable : contact extérieur en laiton CuSnZn + contact central plaqué Ag pour une excellente conductivité et résistance à la corrosion.
4. Prend en charge ≥ 500 cycles d'accouplement et un couple d'accouplement recommandé de 0,7 à 1,1 Nm (max 1,7 Nm) pour une connexion fiable.
5. Large tolérance de température (-55 ℃ à + 155 ℃) et tension de test maximale de 2 500 V, adaptée aux environnements difficiles.
Scénarios d'application
1. Stations de base de télécommunication (4G/5G) pour les systèmes de transmission et de réception de signaux.
2. Équipements de communication radar et satellite nécessitant une stabilité à haute fréquence.
3. Instruments de tests industriels (générateurs de signaux, analyseurs de réseaux) pour des mesures précises.
4. Electronique aérospatiale et militaire fonctionnant dans des conditions de températures extrêmes.
5. Modules RF et appareils de communication sans fil (Wi-Fi, Bluetooth) nécessitant de faibles interférences.
FAQ
Q : Quelle est la plage de fréquences du connecteur GL-SMAC4 ?
R : Il prend en charge une plage de fréquences allant jusqu’à 7 GHz, idéale pour les applications haute fréquence.
Q : Quelle est la valeur VSWR de ce connecteur SMA ?
R : Le VSWR est de 1,15, garantissant une réflexion minimale du signal et une transmission efficace.
Q : À combien de cycles d’accouplement le connecteur peut-il résister ?
R : Il prend en charge ≥500 cycles d'accouplement, offrant une fiabilité à long terme en cas d'utilisation répétée.
Q : Quel est le couple d’accouplement recommandé pour l’installation ?
R : Le couple recommandé est de 0,7 à 1,1 Nm (max 1,7 Nm) pour une connexion sécurisée.
Q : Quels matériaux sont utilisés pour les contacts ?
A : Contact extérieur : Laiton CuSnZn ; Contact central : Laiton plaqué Ag pour une conductivité supérieure.
Q : Ce connecteur est-il adapté aux températures extrêmes ?
R : Oui, il fonctionne entre -55 ℃ et +155 ℃, s'adaptant aux environnements industriels/aérospatiaux difficiles.
