GL234
Asialeren
8517710000
100 pièces
accepté
1000PC/jours
| Quantité: | |
|---|---|
Article | Caractéristiques | |
Antenne | Gamme de fréquences | 1559,052 ~ 1616 MHz 1205,094 ~ 1278,75 MHz |
Polarisation | RHCP | |
Rapport axial | ≤3dB | |
VSWR | ≤2,0 | |
Gain maximal | ≥3dBi | |
Impédance | 50 Ω | |
Angle de couverture horizontale | 360° | |
Angle de couverture verticale | 5°~90° | |
LNA | Gagner | B1/ L1/G1/ E1/ E2 : 40 ± 2 dB B2/L2/G2/B3/E5b/E6 : 42 ± 2 dB. |
Chiffre de bruit | ≤1,5dB | |
Fluctuation de la bande passante | ±1,5dB | |
Tension d'alimentation | 3,3 ~ 12 V CC | |
Consommation actuelle | ≤50mA | |
VSWR | ≤2,0 | |

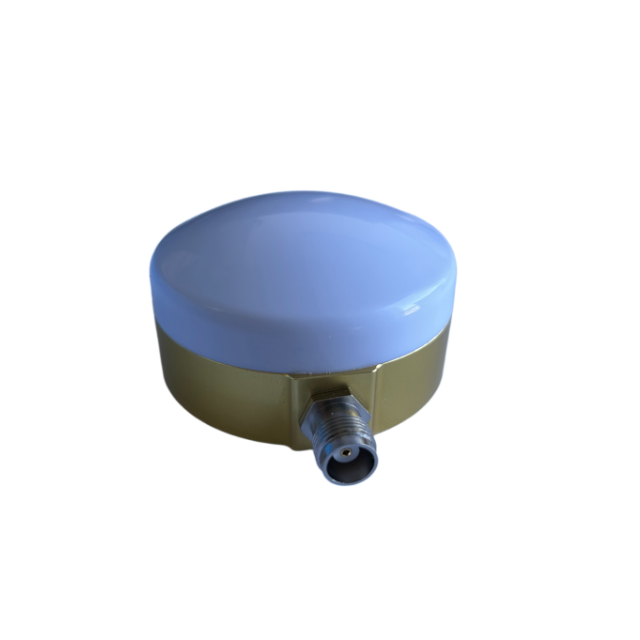

Mécanique | Connecteur | TNC-K |
Dimension | Φ68 mm | |
Poids | ≈150g | |

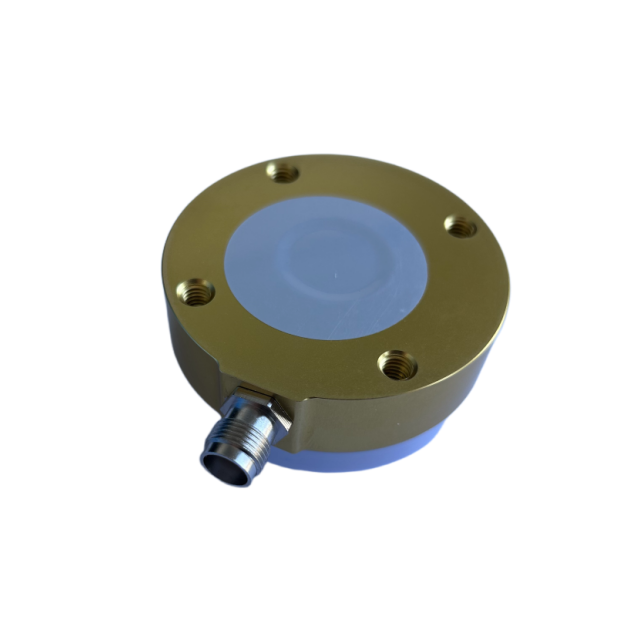

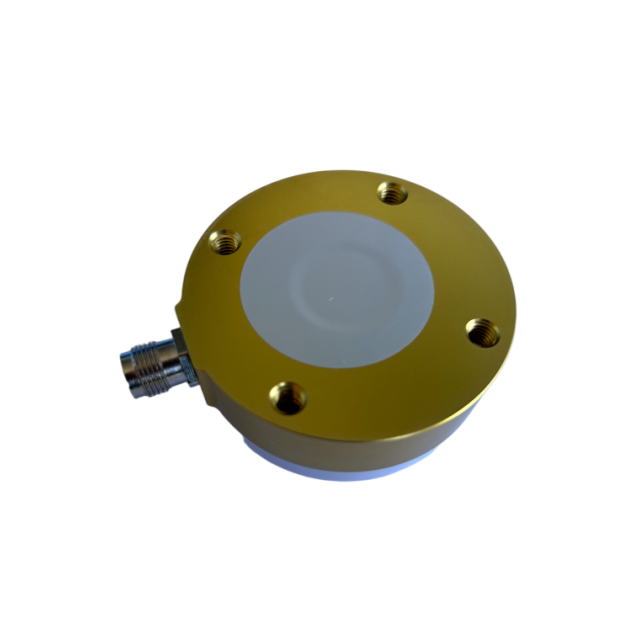

Méthode de montage | Aimant/Vis | |
Environnemental | Température de fonctionnement | -40 ℃ ~ + 85 ℃ |
Température de stockage | -40 ℃ ~ + 85 ℃ | |
Humidité relative | Jusqu'à 95 % (sans condensation) | |
Protection contre la pénétration | IP67 | |
Présentation du produit
1. La prise en charge multi-constellation
couvre GPS L1/L2, GLONASS G1/G2, Galileo E1/E5b/E6, BeiDou B1/B2/B3 pour une précision centimétrique.
2. L'amplificateur à faible bruit à gain élevé
42 ± 2 dB LNA avec un facteur de bruit ≤ 1,5 dB capture les signaux faibles dans les environnements urbains/jungle.
3. Protection IP67 robuste
scellée contre la poussière/immersion (1 m/30 min). Survit aux moussons, aux tempêtes de poussière et aux vibrations hors route.
4. Large flexibilité de tension,
fonctionne à 3,3-12 V CC avec un courant ≤ 50 mA – compatible avec les batteries de voiture et les systèmes à énergie solaire.
Couverture hémisphérique de 5,360°
Angle vertical de 5° à 90° + réception horizontale de 360°. Maintient le verrouillage lors d'inclinaisons abruptes (par exemple, levé de montagne).
Scénarios d'application
Agriculture de précision
Navigation maritime et levés offshore
Positionnement et cartographie des drones/UAV
Navigation pour véhicules autonomes
Matériel de construction et d'arpentage
Intervention d'urgence et opérations militaires
FAQ
Q : Quels systèmes cette antenne prend-elle en charge ?
R : Il prend en charge GPS (L1/L2), GLONASS (G1/G2), Galileo (E1/E5b/E6) et BeiDou (B1/B2/B3).
Q : Est-il compatible avec mon récepteur GNSS ?
R : Oui, il utilise un connecteur TNC standard et une impédance de 50 Ω pour une large compatibilité.
Q : Peut-il fonctionner dans des conditions pluvieuses ?
R : Oui, l'indice IP67 garantit une protection contre la pénétration d'eau et de poussière.
Q : Quelle alimentation est requise ?
R : Il fonctionne avec 3,3 à 12 V CC et consomme ≤ 50 mA.
Q : Comment l'antenne est-elle montée ?
R : Choisissez entre une base magnétique ou un montage à vis.
Q : Est-ce que cela fonctionne par temps extrêmement froid ou chaud ?
R : Oui, il fonctionne à des températures de -40 ℃ à +85 ℃.
Q : Le gain du LNA est-il réglable ?
R : Non, le gain du LNA est fixé à 40–42 dB (± 2 dB) par bande de fréquence.
