Dans le monde de l’électronique moderne, la technologie des systèmes de positionnement global est devenue la pierre angulaire des services de navigation, de suivi et de localisation. Au cœur de tout système GPS fiable se trouve l’antenne, un composant dont les performances peuvent faire ou défaire l’ensemble de l’application. Parmi les différents types disponibles, l'antenne en céramique s'est imposée comme un choix prédominant pour une large gamme d'appareils compacts, depuis les gadgets portables jusqu'aux systèmes avancés d'Internet des objets. Sa capacité à équilibrer performances avec un encombrement considérablement réduit répond à l'un des défis les plus critiques auxquels sont confrontés les concepteurs d'aujourd'hui : obtenir des données de localisation de haute précision dans des formats de plus en plus petits.
La conception avec des antennes patch en céramique présente cependant un ensemble unique de défis techniques. Le succès dépend d'une compréhension approfondie de la relation complexe entre la composition matérielle de l'antenne, la structure physique du dispositif et l'environnement opérationnel cible. Cet article aborde les considérations techniques essentielles à l'intégration d'une antenne GPS en céramique, fournissant un guide complet pour naviguer dans les complexités de l'adaptation d'impédance, atténuer la perte de signal et garantir des performances robustes dans des conditions réelles. Nous explorerons les dernières innovations en matière de matériaux, telles que la technologie de céramique cocuite à basse température, et fournirons des conseils pratiques pour la validation de la configuration et de la conception des circuits imprimés, vous permettant d'exploiter pleinement le potentiel de ces composants puissants dans votre prochain projet.

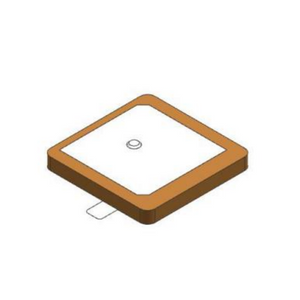

Une antenne céramique est un type d'antenne patch qui utilise un substrat céramique spécialisé pour atteindre sa taille compacte. La constante diélectrique élevée du matériau céramique permet de ralentir efficacement les ondes électriques et de les contenir dans un espace physique plus petit. Ce principe permet de créer des antennes nettement plus petites que leurs homologues construites sur des matériaux de substrat FR4 standard, une caractéristique primordiale pour l'électronique miniaturisée moderne.
La fonction principale d'une antenne GPS est de recevoir des signaux radiofréquences transmis par les satellites de la constellation du système mondial de navigation par satellite. Pour les applications grand public et la plupart des applications industrielles, cela implique principalement la bande L1 fonctionnant à une fréquence centrale de 1 575,42 MHz. Le travail de l'antenne est de capturer ce faible signal et de le transmettre au module récepteur GPS avec une dégradation minimale. Une caractéristique clé des performances du GPS est la polarisation circulaire, qui permet d'atténuer les effets de l'évanouissement du signal provoqué par les conditions atmosphériques et l'orientation du satellite. Les antennes en céramique sont particulièrement bien adaptées à cela, car leur conception peut être optimisée pour recevoir efficacement les ondes polarisées circulairement vers la gauche. .
Les avantages de l’utilisation d’une antenne patch en céramique sont substantiels. Leur petite taille physique leur permet d'être intégrés dans des appareils où l'espace est limité, tels que les montres intelligentes, les trackers d'actifs et les téléphones mobiles. De plus, elles offrent une excellente stabilité des performances à des températures variables et sont moins sensibles aux changements de performances provoqués par des composants proches par rapport aux conceptions d'antennes trace PCB plus traditionnelles . Cette stabilité inhérente simplifie le processus de conception et contribue à des performances du produit final plus prévisibles et plus fiables.
La sélection de la bonne antenne en céramique implique une analyse minutieuse de plusieurs paramètres électriques et physiques clés. Ces spécifications dictent directement les performances de l'antenne dans votre application spécifique et doivent être équilibrées par rapport à vos contraintes de conception.
Bande de fréquence et bande passante : L'antenne doit être réglée avec précision sur la bande GPS L1 à 1 575,42 MHz. La bande passante de fonctionnement, généralement définie par les points -3 dB ou -10 dB, détermine la plage de fréquences sur laquelle l'antenne fonctionnera efficacement. Une bande passante suffisante garantit que l'antenne peut gérer de légères tolérances de fabrication et des dérives de fréquence dues aux changements de température. Par exemple, le Vishay VJ5101W157 est conçu pour 1 575 MHz ± 50 MHz, offrant une fenêtre fiable pour le fonctionnement du GPS. .
Gain et efficacité du rayonnement : le gain de l'antenne est une mesure de sa capacité à diriger l'énergie des radiofréquences dans une direction spécifique. Pour les applications GPS, qui nécessitent de recevoir des signaux de satellites n'importe où dans le ciel, un modèle quasi omnidirectionnel est souvent souhaitable. Le gain maximal et le gain moyen sont tous deux des mesures critiques. Une efficacité de rayonnement élevée (faible perte d'insertion) est primordiale, car toute perte réduit directement la force du signal satellite déjà faible reçu par le récepteur GPS. .
Adaptation d'impédance et VSWR : pour un transfert de puissance maximal, l'impédance de l'antenne doit être adaptée à la ligne de transmission RF, qui est presque universellement de 50 Ohms dans l'électronique moderne. Le rapport d’onde stationnaire de tension est une mesure de cette correspondance. Un VSWR de 2:1 ou mieux est généralement ciblé, indiquant que l'antenne est bien adaptée et minimisant la quantité de puissance réfléchie par l'antenne, connue sous le nom de perte de réflexion. .
Le matériau de l’antenne elle-même est un facteur primordial dans ses performances. L'industrie progresse continuellement, avec des recherches axées sur de nouvelles compositions céramiques pour obtenir des performances encore meilleures. Par exemple, des études sur des céramiques à structure grenat comme Eu2CaSnGa4O12 ont démontré une tangente de perte ultra faible et une faible constante diélectrique, qui sont des propriétés idéales pour les antennes à haut rendement de la 5G et des appareils de communication de nouvelle génération . De même, le développement de la céramique NaCaCe(MoO4)3 présente des matériaux présentant des facteurs de haute qualité, essentiels pour minimiser la perte de signal et améliorer le rapport signal/bruit du module récepteur GPS. .
Tableau : Propriétés clés des matériaux céramiques pour les antennes GPS
La technologie céramique cocuite à basse température représente un bond en avant significatif dans la miniaturisation et les performances des antennes à puce en céramique. Contrairement aux processus de fabrication traditionnels, le LTCC consiste à imprimer des électrodes métalliques sur plusieurs fines couches de « ruban vert » en céramique, qui sont ensuite empilées, laminées et cocuites à des températures inférieures à 1 000 °C. Ce processus permet la création de structures d'électrodes tridimensionnelles complexes au sein d'une seule puce céramique monolithique. .
Cette capacité d’intégration 3D change la donne pour la conception d’antennes. Il permet aux ingénieurs de créer des structures électromagnétiques complexes qui utilisent efficacement la dimension verticale, ce qui réduit considérablement l'encombrement sur la carte de circuit imprimé sans sacrifier les performances. Ceci est particulièrement critique pour les applications à basse fréquence, où les longueurs d'onde sont longues et où la taille de l'antenne constitue traditionnellement un obstacle à la miniaturisation. Par exemple, l'antenne LTCC AANI-CH-0171 d'Abracon pour les applications sub-GHz ne mesure que 7,0 × 2,0 × 0,8 mm, soit une réduction de taille de plus de 60 % par rapport aux solutions conventionnelles, tout en conservant une efficacité de rayonnement élevée de 75 %. .
Les avantages du LTCC vont au-delà de la simple taille. La technologie offre une excellente stabilité thermique et fiabilité, avec un coefficient de dilatation thermique qui peut être étroitement adapté au matériau du PCB. Cette correspondance réduit les contraintes mécaniques lors des cycles de température, un facteur critique pour les appareils qui doivent fonctionner dans des environnements difficiles, des compartiments moteurs automobiles aux environnements industriels extérieurs. La résistance inhérente de la structure en céramique cocuite rend également les antennes LTCC plus robustes mécaniquement et moins sujettes à la dégradation des performances due aux vibrations ou aux chocs par rapport à leurs homologues plus grandes.
L’intégration d’une minuscule antenne en céramique dans un appareil électronique grand public comporte de nombreux pièges potentiels. Une conception réussie anticipe et atténue ces défis courants.
La dépendance au plan de sol : les performances de la plupart des antennes patch en céramique sont fortement influencées par la taille et la forme du plan de sol du système. La couche de masse du PCB sert de contrepoids à l'antenne, et ses dimensions peuvent affecter directement des paramètres tels que la fréquence de résonance, la bande passante et le diagramme de rayonnement. Un écart par rapport à la taille du plan de masse recommandée par le fabricant de l'antenne peut entraîner une dégradation significative des performances. Il est essentiel de respecter la conception de référence fournie dans la fiche technique de l'antenne comme point de départ.
Atténuer la perte de signal et les interférences : dans un appareil électronique encombré, le signal GPS faible est vulnérable à plusieurs sources de perte de signal. La perte d'insertion au sein de l'antenne elle-même doit être minimisée (par exemple, <0,14 dB ). De plus, les interférences électromagnétiques provenant de circuits numériques à haut débit, d’alimentations ou d’autres modules sans fil comme le Wi-Fi et le Bluetooth peuvent facilement étouffer le signal satellite. Une disposition soignée de la carte, avec une séparation claire entre la section RF et les composants bruyants, ainsi qu'un blindage et un filtrage appropriés, est essentielle. L'utilisation de filtres à scie peut fournir une réjection hors bande supplémentaire, améliorant ainsi le rapport signal/bruit .
Facteurs environnementaux et stabilité : les appareils finaux doivent fonctionner de manière fiable dans un large éventail de conditions environnementales. Les antennes en céramique sont généralement stables, mais les concepteurs doivent confirmer que le composant choisi peut fonctionner sur la plage de températures requise. Pour les applications automobiles ou industrielles, cela peut aller de -40°C à +85°C ou même plus . L'humidité, la poussière et les chocs physiques sont d'autres facteurs à prendre en compte, qui influencent souvent le choix de l'antenne et son emplacement dans l'enceinte.
La configuration du PCB est sans doute la phase la plus critique pour parvenir à une conception d’antenne GPS en céramique hautes performances. Même la meilleure antenne sera sous-performante si elle est mal intégrée.
Emplacement de l'antenne et zone interdite : L'antenne doit être positionnée au bord du PCB, avec une zone interdite clairement définie directement en dessous et autour d'elle. Cette zone doit être exempte de toute coulée de cuivre (terre ou alimentation), trace ou composant. Placer l'antenne sur un coin de la carte est souvent bénéfique car cela minimise la zone d'exclusion requise tout en maximisant les performances. Le plan de masse sur les couches situées sous l'antenne doit être retiré comme spécifié dans les directives du fabricant pour éviter un désaccord capacitif.
La ligne d'alimentation RF et le contrôle d'impédance : La trace reliant le point d'alimentation de l'antenne au module récepteur GPS est une ligne de transmission RF critique. Il doit être conçu comme une ligne microruban à impédance contrôlée, généralement 50 Ohms. Sa largeur est déterminée par l'empilement du PCB (épaisseur diélectrique et constante diélectrique du substrat FR4) et doit être calculée avec précision. Cette trace doit être aussi courte et directe que possible, avec des courbes douces au lieu de courbures à angle droit pour minimiser les réflexions et les pertes.
Maximiser les performances grâce au réglage : Même si une carte bien conçue doit fonctionner correctement, un réglage précis est presque toujours nécessaire pour atteindre des performances optimales. Les antennes en céramique comportent souvent un ou plusieurs composants correspondants, généralement un condensateur et/ou une inductance, dans une configuration de réseau Pi. Ce réseau est utilisé pour affiner l'adaptation d'impédance de l'antenne au récepteur, compensant ainsi les variations mineures introduites par la disposition et le boîtier spécifiques du PCB. Ce réglage doit être effectué avec un analyseur de réseau vectoriel et le produit final dans son boîtier, car le matériau et la géométrie du boîtier peuvent affecter les performances de l'antenne.
Bien que les antennes en céramique soient un choix populaire, elles ne constituent pas la seule option. Comprendre les compromis entre les différentes technologies est essentiel pour faire le bon choix.
La principale alternative est l'antenne trace PCB, qui est essentiellement un motif de cuivre gravé directement sur la carte de circuit imprimé principale. Le plus grand avantage de cette approche est son faible coût : elle n’ajoute aucun coût supplémentaire en matière de composants. Il offre également une grande flexibilité de conception. Cependant, un inconvénient majeur est que ses performances sont très sensibles à l'environnement et à la disposition, nécessitant souvent plus d'espace PCB pour atteindre des performances comparables à celles d'une antenne en céramique. .
Une autre alternative est l’antenne active externe. Il s'agit généralement d'unités autonomes plus grandes avec un amplificateur intégré à faible bruit connecté via un câble. Ils offrent les meilleures performances et sensibilités possibles car ils peuvent être positionnés de manière optimale, à l’écart du bruit électronique. Cependant, ils sont plus grands, plus chers et ne conviennent pas aux appareils compacts et portables.
Le choix dépend en fin de compte des priorités de conception. Le tableau suivant résume les comparaisons clés :
Tableau : Comparaison de la technologie des antennes GPS
| Caractéristique | Antenne à puce en céramique | Antenne à trace PCB | Antenne active externe |
|---|---|---|---|
| Coût | Faible à moyen | Très faible | Haut |
| Taille | Très petit | Moyen à grand | Grand |
| Performance | Bon à Très Bon | Variable (en fonction de la mise en page) | Excellent |
| Complexité de conception | Moyen | Haut | Faible |
| Intégration | Soudé au PCB | Gravé sur PCB | Connecté |
Pour la plupart des produits à volume élevé et limités en espace, tels que les smartphones, les appareils portables et les trackers IoT, l'antenne patch en céramique constitue le meilleur compromis, offrant une solution robuste, prévisible et compacte qui équilibre performances, taille et rentabilité. .
L’avenir de la technologie des antennes céramiques est intrinsèquement lié à l’évolution des systèmes sans fil. À mesure que la communication 5G mûrit et que la recherche sur la communication 6G commence, la demande d'antennes capables de prendre en charge des fréquences plus élevées, des bandes passantes plus larges et des schémas de modulation plus complexes ne fera que s'intensifier. La recherche sur les matériaux céramiques à très faibles pertes, tels que le grenat Eu2CaSnGa4O12, est un indicateur clair de cette direction, pointant vers une nouvelle génération de composants offrant une efficacité et une stabilité exceptionnelles pour les protocoles de communication avancés, y compris les futures améliorations du système mondial de navigation par satellite. .
En outre, l’intégration de l’intelligence artificielle et de l’apprentissage automatique dans le processus de découverte de matériaux devrait accélérer l’innovation. Comme le soulignent les recherches sur les matériaux de protection contre les interférences électromagnétiques à base de céramique, des méthodes basées sur l'IA sont utilisées pour prédire les propriétés des matériaux et optimiser les compositions, une approche qui sera sans aucun doute appliquée aux céramiques d'antenne pour développer rapidement de nouvelles formules avec des caractéristiques sur mesure. .
En conclusion, l’intégration réussie d’une antenne GPS en céramique est un défi multidisciplinaire qui nécessite un équilibre minutieux entre les considérations électriques, mécaniques et matérielles. De la sélection du bon composant en fonction de son gain, de son efficacité et de sa perte de réflexion, à la maîtrise de la disposition du PCB avec un plan de masse approprié et une ligne d'alimentation à impédance contrôlée, chaque détail compte. Des technologies telles que LTCC repoussent les limites de la miniaturisation et des performances, permettant ainsi une nouvelle classe d’appareils IoT et de navigation compacts et de haute fiabilité. En comprenant les principes fondamentaux, en reconnaissant les défis et en adhérant aux meilleures pratiques, les concepteurs peuvent exploiter tout le potentiel des antennes en céramique pour créer des produits GPS robustes et hautes performances qui prospèrent dans le monde connecté. En tant que fabricant professionnel d'antennes GPS et GNSS, Zhengzhou LEHUNG Electronic Technology s'engage à fournir des solutions d'antennes en céramique de haute qualité qui répondent à ces défis de conception en constante évolution.
Le principal avantage réside dans sa taille compacte et ses performances stables. Une antenne en céramique utilise un matériau avec une constante diélectrique élevée pour obtenir un faible encombrement, et ses performances sont moins sensibles aux variations causées par la disposition environnante du PCB par rapport à une antenne trace PCB, ce qui conduit à des résultats plus prévisibles et plus fiables. .
La disposition du PCB est critique. La taille et la forme du plan de masse agissent comme un contrepoids pour l'antenne, influençant directement sa fréquence de résonance et son diagramme de rayonnement. De plus, la ligne d'alimentation RF doit être un microruban à impédance contrôlée de 50 ohms. Une disposition incorrecte, telle que le placement du cuivre de terre trop près de l'antenne ou l'utilisation d'une ligne d'alimentation mal conçue, entraînera de graves pertes de signal et une inadéquation d'impédance, réduisant considérablement les performances du GPS.
C'est très difficile. Le métal protège et bloque les ondes radio. Bien qu'une antenne céramique standard ne fonctionne pas correctement à l'intérieur d'un boîtier entièrement métallique, il existe des techniques de conception spéciales. Certaines antennes LTCC avancées présentent des conceptions qui leur permettent d'être montées directement sur des surfaces métalliques avec une dégradation minimale des performances, ce qui les rend adaptées à certaines applications robustes ou industrielles . Cependant, dans la plupart des cas, l'antenne doit être placée dans une zone non métallisée de l'enceinte.
