GL9058B6M6
Asialeren
8517710000
10 pièces
Accepté
10000pc/jour
| Quantité: | |
|---|---|
| Exportation PDF | |
Spécifications électriques | ||
Gamme de fréquences | 900M/1,2G/1,5G/2,4G/5,2G/5,8G | |
Gain (dBi) | 5±1/8±1/12±1/17±1 | |
VSWR | ≤2,0/≤1,8/≤2,0/≤2,0 | |
Polarisation | 5*verticales / 1*horizontales | |
Rapport F/B | ≥15/≥20/≥23 | |
Puissance d'entrée maximale (W) | 100 | |
Impédance (Ω) | 50 | |
Spécifications mécaniques | ||

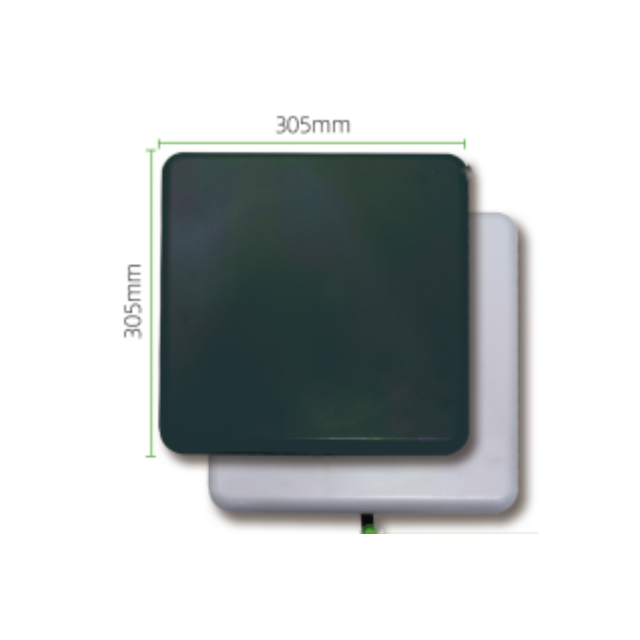

Dimensions (mm) | 305*305*25MM | |
Poids de l'antenne (Kg) | 1 | |
Couleur du radôme | Noir | |
Type de connecteur d'entrée | 6*N mâle | |
Indicateurs environnementaux | ||
Scénarios d'utilisation | De plein air | |
Température de fonctionnement (℃) | -40 à +70 | |
Plage d'humidité (%) | 5 à 95 | |
Présentation du produit
1. Couverture complète à six bandes, une unité pour plusieurs systèmes : prend en charge six bandes de fréquences principales : 900 MHz, 1,2 GHz, 1,5 GHz, 2,4 GHz, 5,2 GHz et 5,8 GHz, largement applicable à divers systèmes de communication tels que les réseaux privés 2G/3G/4G, GPS, WiFi 2,4G/5G et 5,8G.
2. Segmentation de gain optimisée, adaptée aux courtes et longues distances : plage de gain de 5 ± 1 dBi à 17 ± 1 dBi, avec une large couverture basse fréquence et une forte pénétration haute fréquence, s'adaptant aux besoins de communication à différentes distances et dans divers scénarios.
3. Luminaire de montage standard, prêt à l'emploi : livré avec son propre dispositif de montage, ne nécessitant aucun accessoire supplémentaire, permettant une installation rapide et facile sur des balustrades, des poteaux ou des supports.
4. Conception à Six ports, prend en charge la colocalisation multi-systèmes: fournit six connecteurs mâles de type N, prenant en charge l'accès simultané à plusieurs appareils et plusieurs bandes de fréquences, adaptés aux scénarios d'intégration de systèmes et d'agrégation de signaux.
5. Conception extérieure robuste, adaptable aux environnements difficiles : boîtier extérieur noir résistant aux UV, température de fonctionnement de -40 ℃ à + 70 ℃, humidité de 5 % à 95 %, offrant une excellente résistance aux intempéries et durabilité.
Scénarios d'application
Colocalisation de stations de base multi-porteuses, amélioration de la couverture du signal
Surveillance sans fil longue portée, prévention des incendies de forêt, communication aux frontières
IoT industriel, fermes intelligentes, acquisition de données à distance
Couverture réseau sans fil multibande dans les campus, parcs industriels, ports, etc.
Véhicules de communication mobiles, sites de communication d'urgence temporaires
FAQ
Q : Quelles bandes de fréquences cette antenne prend-elle en charge ?
R : Prend en charge six bandes de fréquences : 900 MHz, 1,2 GHz, 1,5 GHz, 2,4 GHz, 5,2 GHz et 5,8 GHz, offrant une large couverture.
Q : Quel est le gain de l’antenne ?
R : Le gain varie selon la bande de fréquence, respectivement à 5 ± 1 dBi, 8 ± 1 dBi, 12 ± 1 dBi et 17 ± 1 dBi, avec un gain plus élevé aux fréquences plus élevées.
Q : Prend-il en charge la polarisation horizontale et verticale ?
R : Prend en charge la polarisation verticale à 5 canaux et la polarisation horizontale à 1 canal pour s'adapter aux différents besoins de réception du signal.
Q : Quelle est la puissance d’entrée maximale ?
R : La puissance d’entrée maximale est de 100 W, adaptée aux scénarios de transmission à haute puissance.
Q : Quelles sont les dimensions et le poids de l'antenne ?
R : Les dimensions sont de 305 × 305 × 25 mm, le poids est d'environ 1 kg, compact et léger.
Q : Quel est le type d’interface ?
R : Équipé de 6 connecteurs mâles de type N, un type d'interface commun pour les équipements de communication standard.
