GL302
Asialeren
8517710000
100 pièces
Accepté
10000pc/jour
| Quantité: | |
|---|---|
| Exportation PDF | |

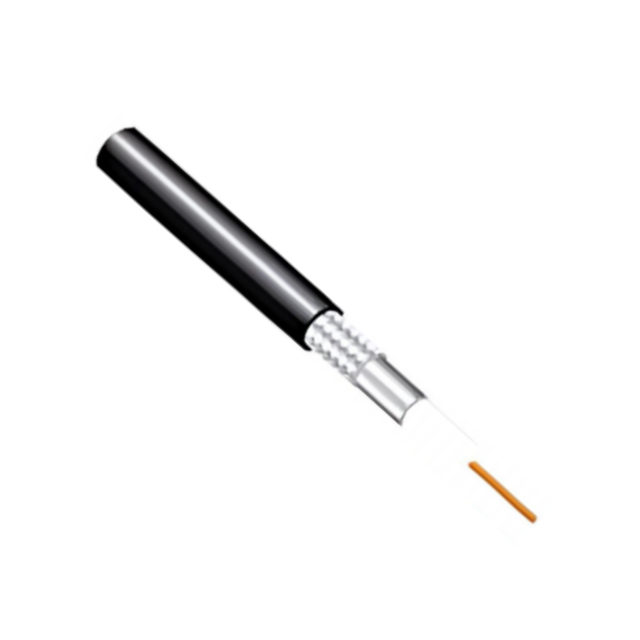

Caractéristiques des structures | ||||
Structure | Article | Valeur standard | ||
①Conducteur intérieur | Matériel | Cuivre nu | ||
Maquillage (mm): total/OD de chaque fil (mm) | 7/0,27±0,01 | |||
(ntertwist)NOM.OD (mm) | ||||
②Isolation | Matériel | Mousse PP | ||
Couleur | Naturelle | |||
NOM.OD. (mm) | 215 ± 0,10 | |||
③Conducteur extérieur | Matériel | Ruban en aluminium stratifié + cuivre étamé | ||
Maquillage.total/ODde chaque fil (mm) | 112*0.10 | |||
NOM.OD. (mm) | 265 ± 0,15 | |||
Taux de couverture (%) | Typique | |||
④Veste | Matériel | PVC | ||
Couleur | Noir | |||
NOM.OD (mm) | 3,30 ± 0,10 | |||
Caractéristiques électriques | ||||
Article | Valeur standard | Article | Fréquence 25 ℃ et niveau de la mer | Unité de valeur standard : dB |
Capacité (pF/m) | 80 ± 3 |
Atténuation | 200 MHz | 0.220 |
Vitesse (%) | 83 | 800 MHz | 0.440 | |
impédance | 50 ± 2 | 1 500 MHz | 0.650 | |
Rapport d'onde stationnaire | - | 2500MHz | 0.810 | |
Tension de fonctionnement maximale (V) | 3000 MHz | 0.880 | ||
Ma. fréquence de fonctionnement (GHz) | 6 | 5 000 MHz | 1.210 | |
tenue en tension (Vms) | 1000 | 60DO MHz | 1.350 | |
Fiabilité | ||||
Article | Unité | Valeur standard | ||
Température de fonctionnement | ℃ | 40~+105 | ||
Présentation du produit
① Contrôle d'impédance de précision
L'adoption d'une conception précise d'impédance caractéristique de 50 ± 2 ohms garantit une transmission stable du signal haute fréquence, correspondant parfaitement aux exigences d'impédance de divers équipements de communication et réduisant les réflexions du signal.
② Faible perte à bande ultra large
Prend en charge des fréquences de fonctionnement jusqu'à 6 GHz, avec une atténuation de seulement 0,22 dB/m à 200 MHz et 0,88 dB/m à 3 000 MHz, garantissant la qualité de transmission du signal haute fréquence.
③ Blindage multicouche
Le conducteur extérieur utilise un blindage double couche composé d'une feuille d'aluminium et d'une tresse de cuivre étamé, offrant une excellente protection contre les interférences électromagnétiques. La couverture de blindage typique garantit la pureté du signal.
④ Construction de matériaux de haute qualité
Le conducteur interne est un fil de cuivre nu à 7 brins de 0,27 mm. La couche isolante est constituée d'un matériau PP expansé avec une constante diélectrique stable. La gaine extérieure en PVC noir est très résistante aux intempéries.
⑤ Large plage de températures de fonctionnement
La plage de températures de fonctionnement va de -40°C à +105°C, s'adaptant à divers environnements difficiles et garantissant un fonctionnement stable même dans des conditions de température extrêmes.
Scénarios d'application
●Système d'antenne de station de base : connecte les unités de radiofréquence (RFU) de la station de base et les antennes pour garantir la qualité de la transmission du signal.
●Système de distribution intérieure : sert de support de transmission de signal pour la couverture intérieure des centres commerciaux, des immeubles de bureaux et d'autres zones.
●Système de transmission de radiodiffusion et de télévision : transmet les signaux de radiodiffusion et de télévision, prenant en charge la transmission à faible perte de signaux haute fréquence.
●Système de surveillance sans fil : connecte les caméras sans fil et les équipements de transmission pour garantir des signaux vidéo stables.
●Équipement de test et de mesure : sert de câble de test pour la R&D et les tests sur le terrain des équipements de communication.
FAQ
Q : Quelle est l'impédance caractéristique de ce câble ?
R : L'impédance caractéristique standard est de 50 ± 2 ohms, ce qui correspond parfaitement aux exigences de la plupart des équipements de communication.
Q : Quelle est la fréquence maximale prise en charge ?
R : La fréquence de fonctionnement maximale est de 6 GHz, adaptée à une large gamme d'applications, de la bande HF à la bande C.
Q : Quels sont les paramètres d'atténuation du câble ?
A : 0,22 dB/m à 200 MHz, 0,44 dB/m à 800 MHz et 0,88 dB/m à 3 000 MHz.
Q : Quel est le diamètre du câble ? R : Le diamètre extérieur nominal est de 3,30 ± 0,10 mm, ce qui facilite le câblage et l'installation.
Q : Est-il résistant aux hautes tensions ?
R : La tension de test de tension de tenue est de 1 000 Vrms, garantissant la sécurité.
Q : Quel est le matériau du conducteur interne ?
R : Le conducteur interne est composé de 7 brins de fil de cuivre nu de 0,27 mm, assurant une excellente conductivité et flexibilité.
