Câble coaxial haute puissance 21 GHz 2,5 kW

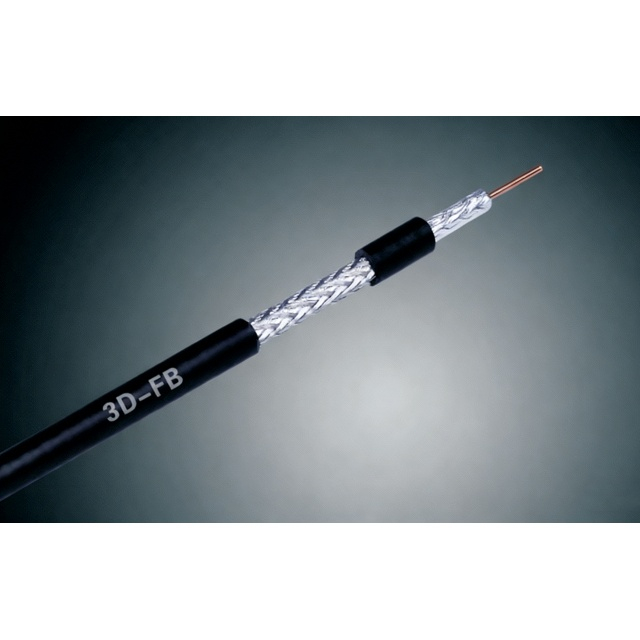

Construction du câble 1. Conducteur intérieur en acier plaqué cuivre ou cuivre nu Φ1,02 ± 0,02 mm 2. Mousse isolante FPE Ф2,95 ± 0,1 mm 3. Ruban en aluminium simple face pour conducteur extérieur Ф3,15 ± 0,1 mm 4. Fil d'alliage Al-Mg en cuivre étamé Ф3,62 ± 0,1 mm 5. Gaine PVC ou PE Φ5,0 ± 0,1 mm Caractéristiques mécaniques et paramètres de performance électrique Impédance 50 ± 2 Ω Capacité 85 ± 2PF/M Vitesse 81 % Puissance de crête 2,5 kW Résistance CC du conducteur intérieur ≥ 102,63 ohms/1 000 m Résistance CC du conducteur extérieur ≥ 16,76 ohms/1 000 m Fréquence de coupure 21 GHz Température de fonctionnement (℃) -40 ~ + 85 ℃ VSWR DC ~ 3 GHz <1,15 3 ~ 6 GHz <1,25
