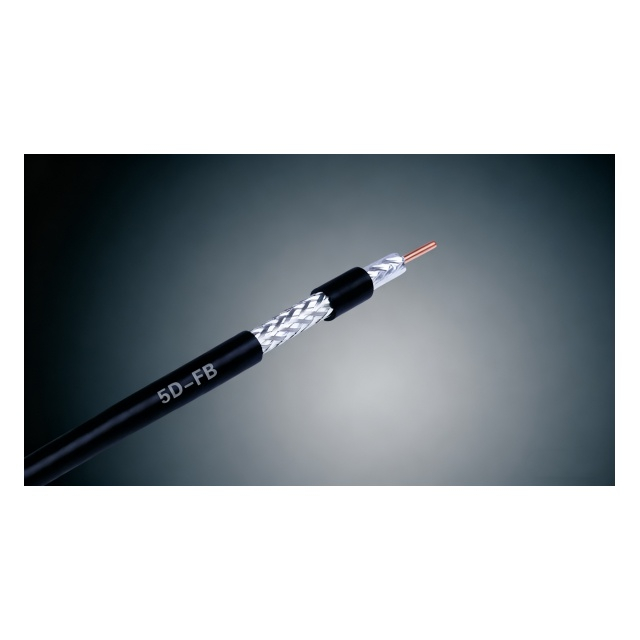

Le câble coaxial GL5DFB (50 ± 2 Ω) comprend un grand conducteur interne de 1,8 mm, une double feuille d'aluminium de 20 x 0,06 mm, prend en charge 21 GHz, VSWR <1,2/<1,3, une température de fonctionnement de -40 ~ + 85 ℃ et une puissance de crête de 2,6 kW pour une transmission RF à faible perte.
Construction du câble 1. Conducteur intérieur en aluminium plaqué cuivre ou cuivre nu Φ1,8 ± 0,02 mm 2. Mousse isolante FPE Ф5,0 ± 0,1 mm 3. Conducteur extérieur double ai Foi1 (20 * 0,06 mm) Ф5,2 ± 0,1 mm 4. Tresse en cuivre étamé Al-Mg en alliage Ф5,6 ± 0,1 mm 5. Gaine en PVC ou PE Φ7,5±0,1mm Caractéristiques mécaniques et paramètres de performance électrique Impédance 50±2Ω Capacité 84±2PF/M Vitesse 80% Puissance de crête 2,6KW Résistance CC du conducteur intérieur ≥10,53 ohms/1000 m Résistance CC du conducteur extérieur ≥16,76 ohms/1000 m Fréquence de coupure 21 GHz Température de fonctionnement (℃) -40 ~ + 85 ℃ VSWR DC ~ 3 GHz <1,2 3 ~ 6 GHz <1,3
Construction du câble 1. Conducteur intérieur en aluminium plaqué cuivre ou cuivre nu Φ1,8 ± 0,02 mm 2. Mousse isolante FPE Ф5,0 ± 0,1 mm 3. Conducteur extérieur double ai Foi1 (20 * 0,06 mm) Ф5,2 ± 0,1 mm 4. Tresse en cuivre étamé Al-Mg en alliage Ф5,6 ± 0,1 mm 5. Gaine en PVC ou PE Φ7,5±0,1mm Caractéristiques mécaniques et paramètres de performance électrique Impédance 50±2Ω Capacité 84±2PF/M Vitesse 80% Puissance de crête 2,6KW Résistance CC du conducteur intérieur ≥10,53 ohms/1000 m Résistance CC du conducteur extérieur ≥16,76 ohms/1000 m Fréquence de coupure 21 GHz Température de fonctionnement (℃) -40 ~ + 85 ℃ VSWR DC ~ 3 GHz <1,2 3 ~ 6 GHz <1,3
